SMA Solar Technology AG Connexions électriques internes
Instructions d’installation SC20_25_35-IFR094521 39
4. Introduisez les câbles 2W2, 2V2 et 2U2 dans l'armoire DC en les faisant passer dans le presse-
étoupe (C).
5. Raccordez les câbles 2W2, 2V2 et 2U2 à l'élément de puissance doit.
DANGER !
Danger d'incendie !
Si le raccordement des éléments de puissance est mal effectué, un incendie risque de se
produire.

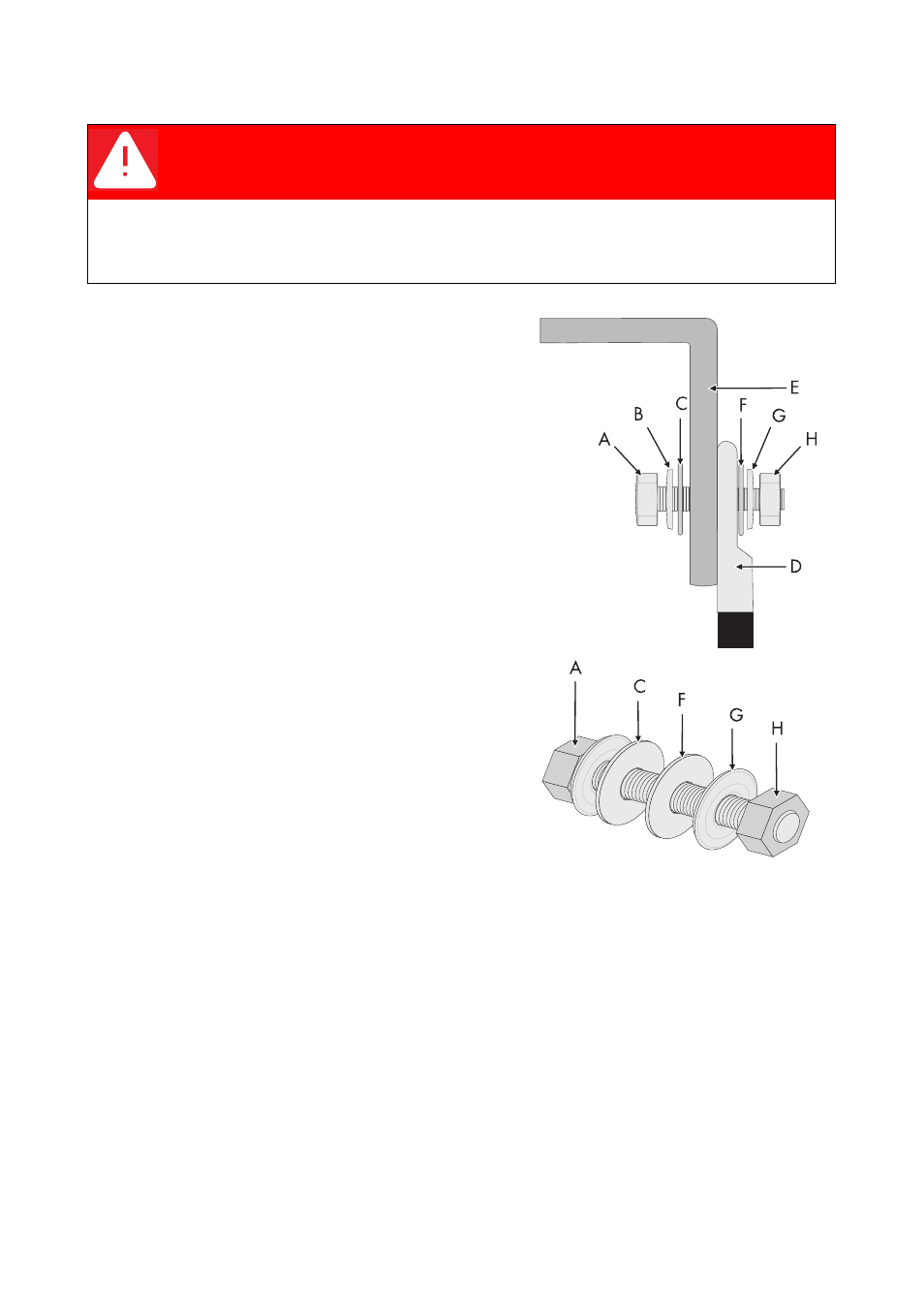

• Respectez l'ordre des opérations lors du raccordement des éléments de puissance.
A Vis
B Anneau à bord d'arrêt
C Rondelle
D Languette de raccordement
E Cosse du câble de puissance
F Rondelle
G Anneau à bord d'arrêt
H Écrou
