SMA Solar Technology AG Raccordements externes
Instructions d’installation SC20_25_35-IFR094521 61
6.5.1 Sunny Central 200 / 250 / 250HE

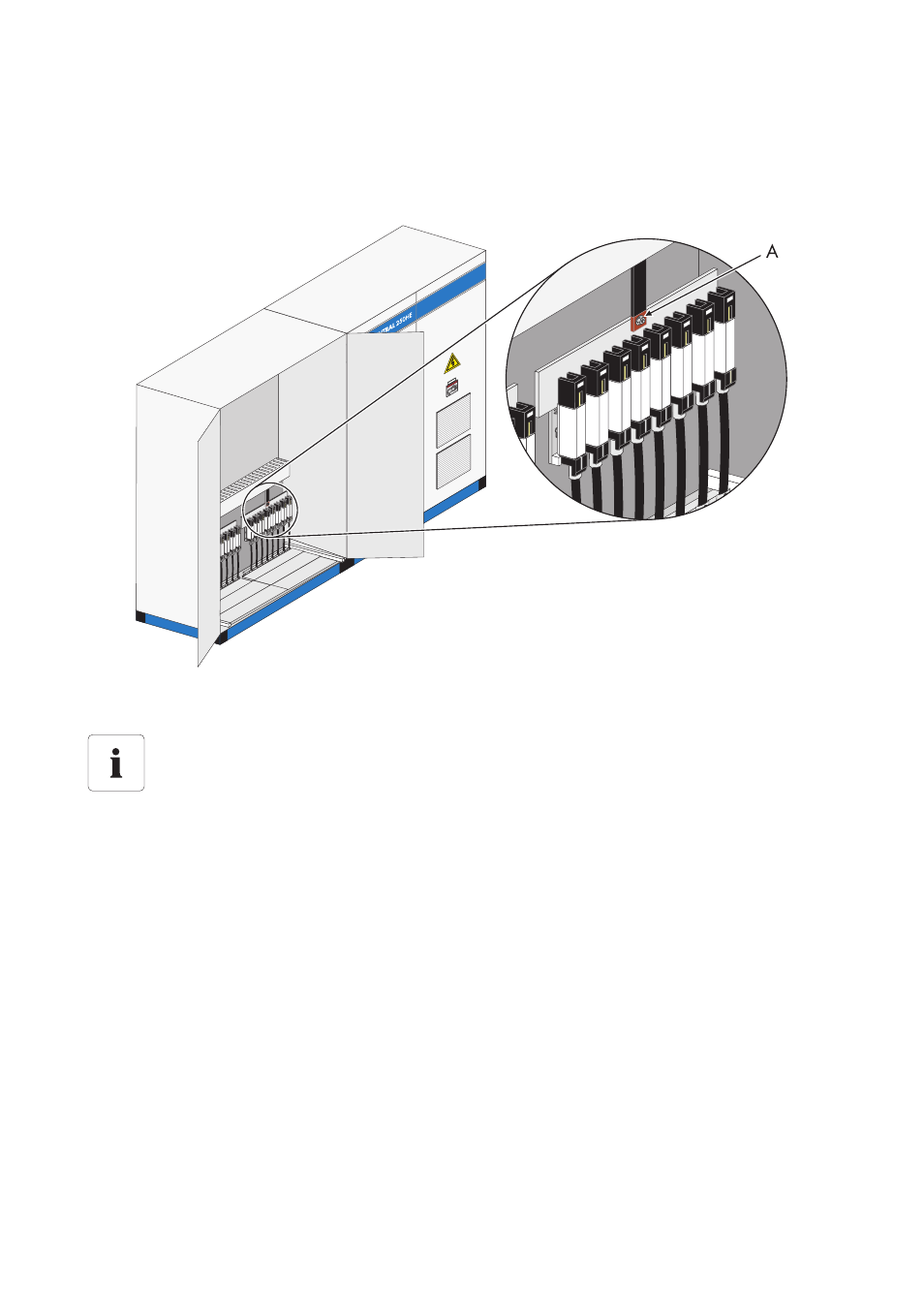

Le graphique suivant montre, de manière exemplaire, le raccordement des entrées DC du Sunny
Central 250.
1. Faites passer les câbles par l'ouverture disponible dans le sol de l'armoire DC.
2. Dotez les câbles de cosses.
3. Raccordez les câbles.
4. Montez la décharge de tension sur les câbles de raccordement au réseau AC. Fixez la
décharge de tension au rail de retenue des câbles à l'aide des attache-câbles fournis.
☑ Les câbles DC sont raccordés.
A Point de raccordement des câbles DC
Position des entrées DC
La position exacte des entrées DC diffère en fonction du modèle. Grâce à l'étiquetage du
matériel électrique et au schéma de raccordement fourni, il est possible de déterminer la
position exacte des entrées DC.
