Connexions électriques internes SMA Solar Technology AG
46 SC20_25_35-IFR094521 Instructions d’installation
5.7 Raccordement de la surveillance d'isolation (en option)
Le câble de commande bifilaire de la surveillance d'isolation se trouve dans le canal du câble
d'interconnexion. Il raccorde l'armoire DC à la surveillance d'isolation. La surveillance d'isolation est
placée dans l'armoire DC.

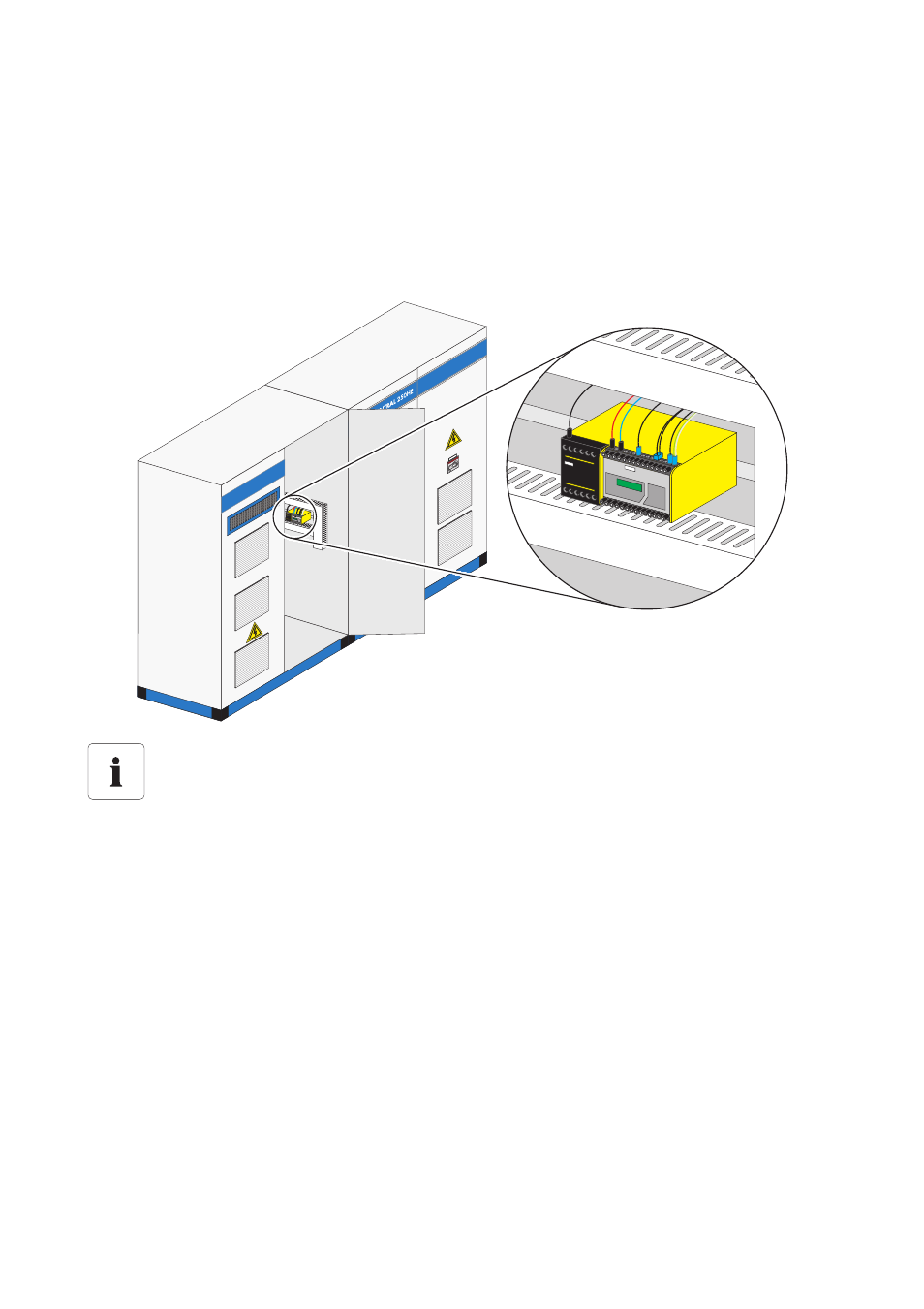

Le graphique suivant montre, de manière exemplaire, la position de la surveillance d'isolation du
Sunny Central 250.
1. Raccordez la surveillance d'isolation.
☑ La surveillance d'isolation est raccordée.
Position de la surveillance d'isolation
La position exacte de la surveillance d'isolation diffère en fonction du modèle. Grâce à
l'étiquetage du matériel électrique et au schéma de raccordement fourni, il est possible de
déterminer la position exacte de la surveillance d'isolation.
