SMA Solar Technology AG Connexions électriques internes
Instructions d’installation SC20_25_35-IFR094521 49
5.9.2 Raccordement des câbles Team du Sunny Central 200 / 250
avec option « Protection contre les substances chimiquement
actives »
Le câblage en équipe doit être effectué tant sur l'appareil maître que sur l'appareil esclave.
Dans l'armoire AC, le câblage en équipe est préinstallé. Les câbles Team se trouvent dans l'armoire
AC. Les bornes de raccordement du câblage en équipe se trouvent dans l'armoire DC.

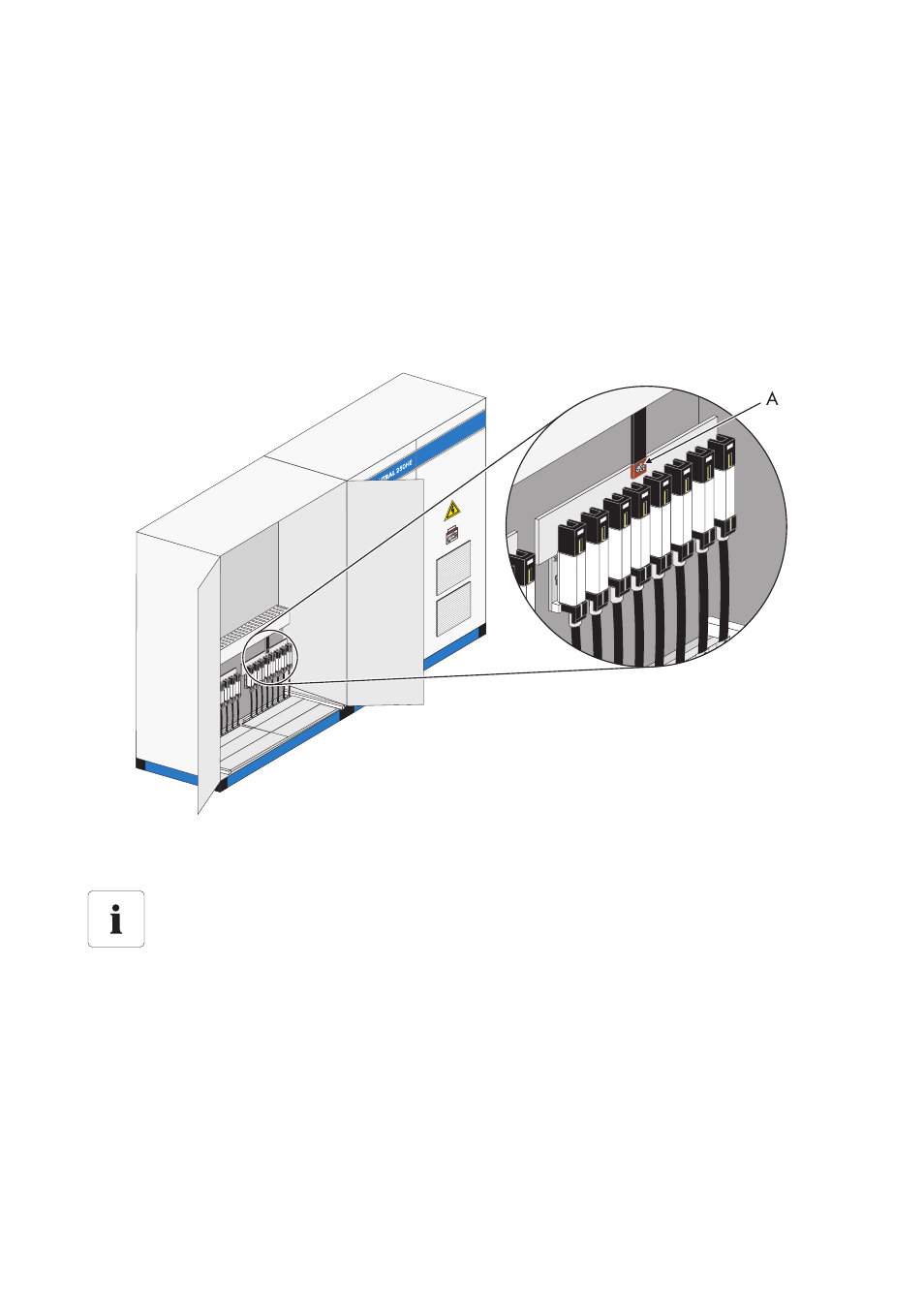

Le graphique suivant montre, de manière exemplaire, la position des bornes de raccordement
destinées au montage en équipe du Sunny Central 250.
A Point de raccordement des câbles Team
Position des bornes de raccordement destinées au câblage en équipe
Grâce à l'étiquetage du matériel électrique et au schéma de raccordement fourni, il est
possible de déterminer la position exacte des bornes de raccordement destinées au
câblage en équipe.
