6.7.4 Remarques concernant la manipulation des contacts blindés
Pour les câbles d'acheminement des signaux et les câbles bus externes, utilisez un câble blindé.
Établissez un contact de grande surface entre le blindage des câbles et le rail de blindage en utilisant
les serre-câbles de blindage fournis. Le raccordement s'effectue à l'aide des serre-câbles de blindage
fournis.
Les bornes de raccordement pour les câbles d'acheminement des signaux et câbles bus se trouvent

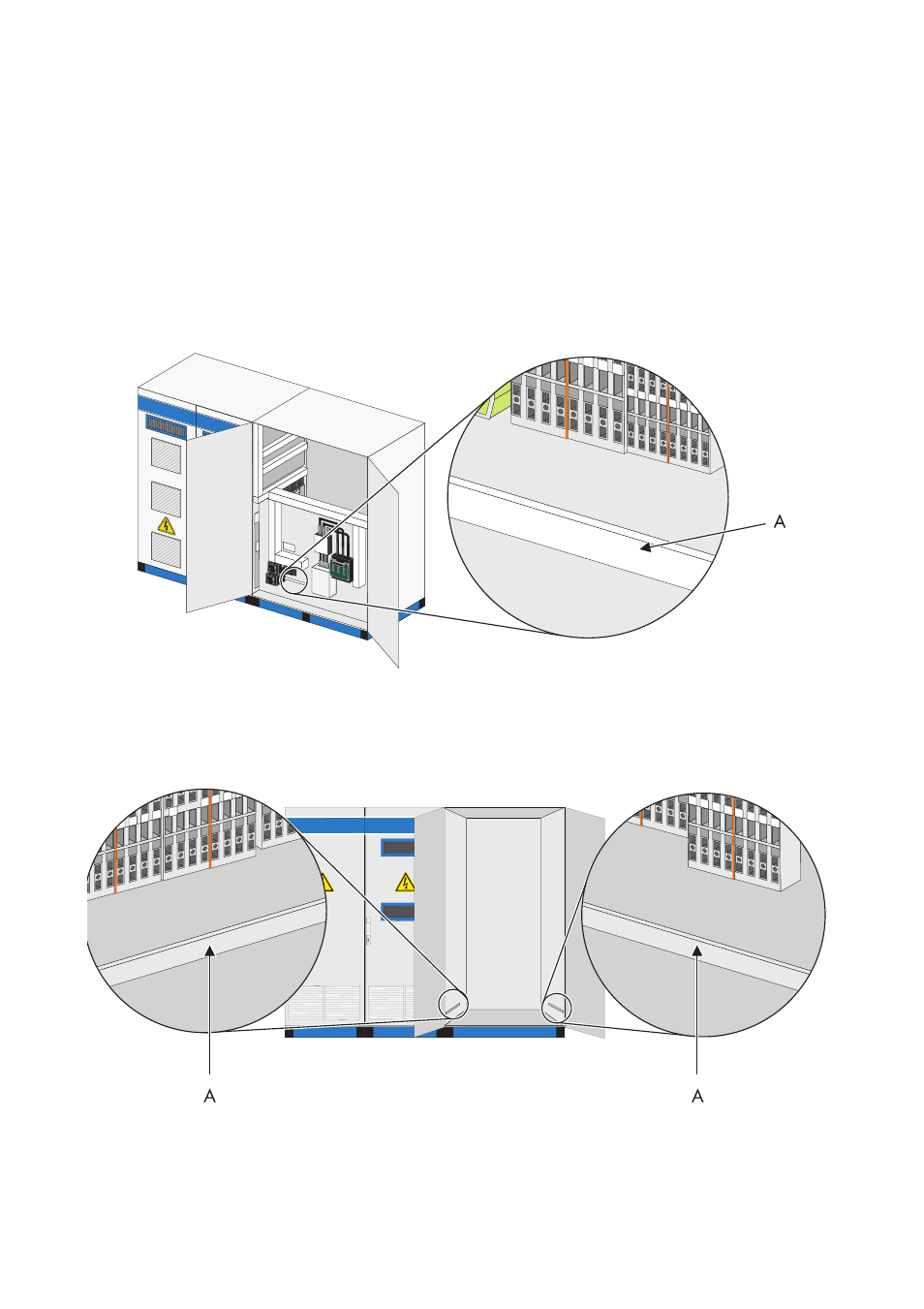

dans l'armoire AC. Le graphique suivant montre la position des bornes de raccordement du Sunny
Central 250.
Le graphique suivant montre la position des bornes de raccordement du Sunny Central 350.
A
Point de raccordement du rail de contact blindé
A
Point de raccordement du rail de contact blindé
