SMA Solar Technology AG Connexions électriques internes
Instructions d’installation SC20_25_35-IFR094521 37
5.2.3 Sunny Central 200 / 250 avec option « Protection contre les
substances chimiquement actives »
Les câbles de puissance raccordent les éléments de puissance de l'armoire DC / onduleur aux filtres
sinus de l'armoire AC. Pour le Sunny Central 200, vous devez raccorder 3 câbles de puissance et 6
pour le Sunny Central 250.
Les câbles de puissance (U1, V1, W1) sont raccordés au filtre sinus et coupés à une longueur
permettant une affectation univoque des éléments de puissance.

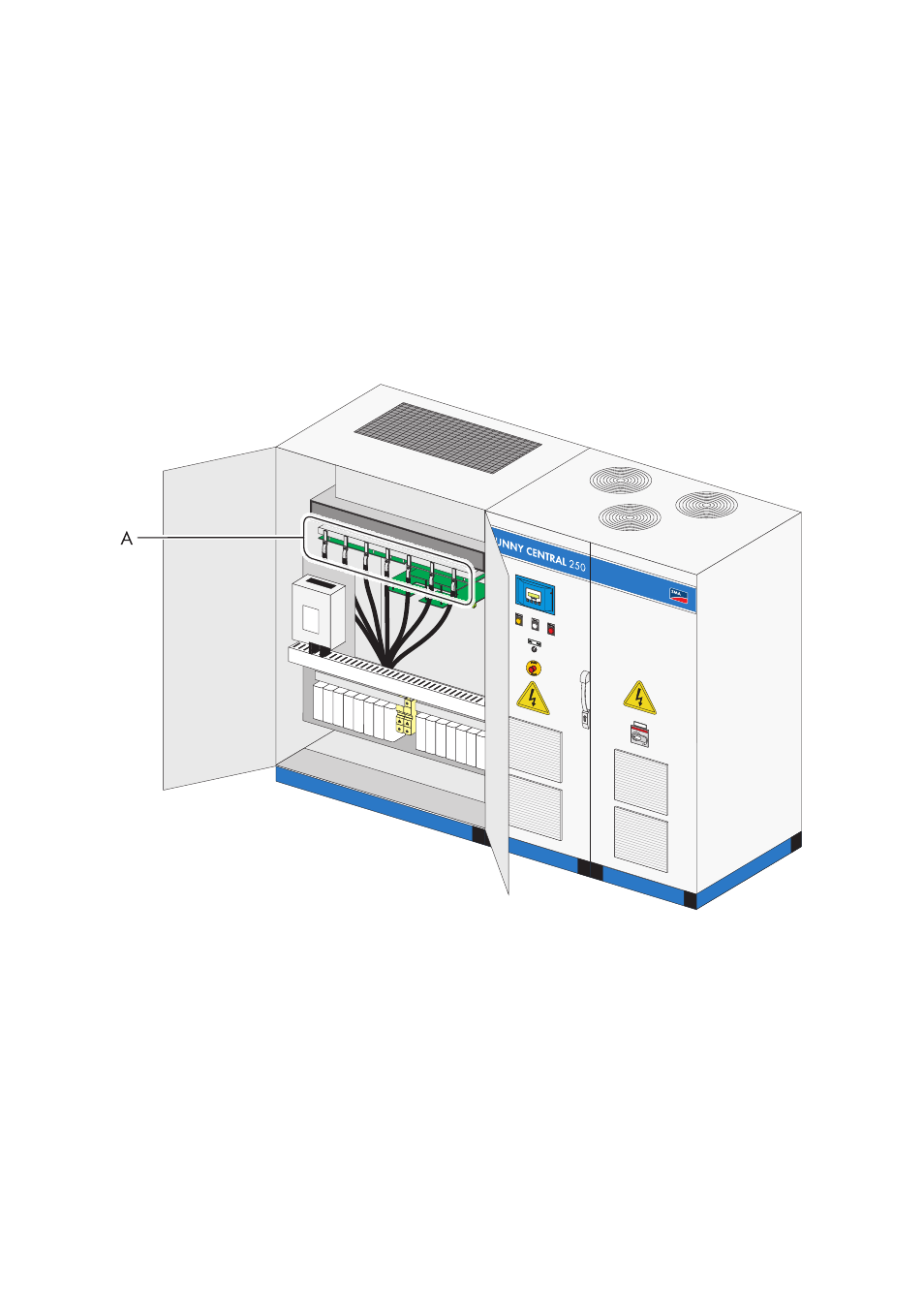

Le graphique suivant montre les points de raccordement des câbles de l'élément de puissance du
Sunny Central 250.
Procédure de raccordement des câbles de puissance :
1. Dévissez le capot de protection de l'élément de puissance.
☑ Le capot de protection est démonté. Les raccords de l'élément de puissance sont maintenant
accessibles.
A Languettes de raccordement de l'élément de puissance
