Installation SMA Solar Technology AG
20 SC20_25_35-IFR094521 Instructions d’installation
4.2.2 Structure

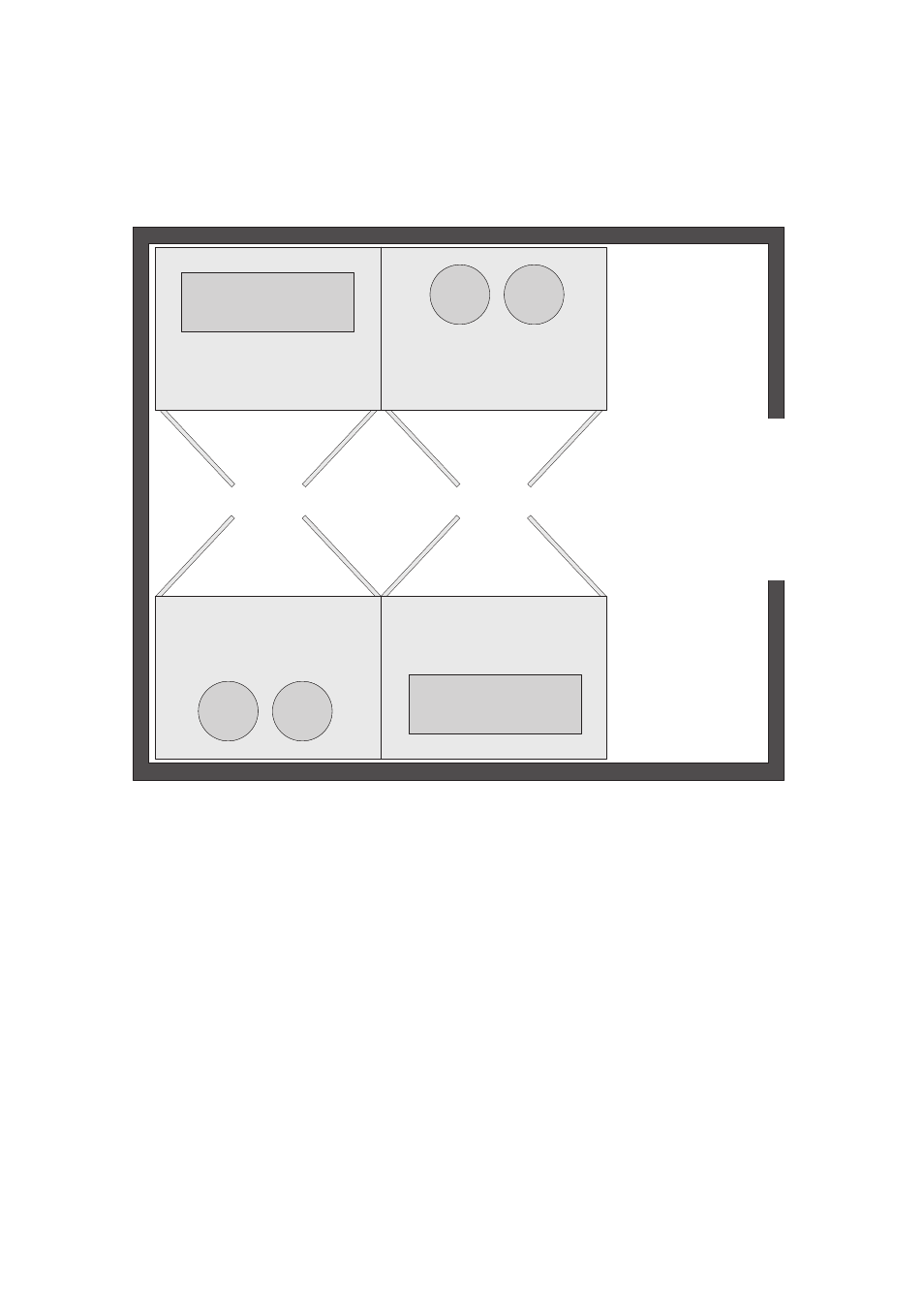

L'illustration suivante montre, de manière exemplaire, la disposition schématique d'un local électrique
équipé de Sunny Central 250HE.
4.3 Aération et évacuation de l'air
Pour être refroidi, le Sunny Central nécessite un apport en air frais. Pour garantir le fonctionnement
sûr et la puissance d'injection sur le réseau maximale, il est nécessaire de respecter les températures
ambiantes admissibles.
L'air nécessaire est aspiré à travers les portes de l'armoire de distribution et est évacué soit par le toit,
soit par la face arrière de l'armoire, selon la version du Sunny Central. Les appareils ne peuvent donc
pas être placés directement côte à côte. Les informations relatives à l'apport en air frais nécessaire,
ainsi qu'aux distances par rapport aux murs correspondantes figurent dans les « Conditions
d'installation du Sunny Central » (document séparé). Les entrées d'admission d'air sont équipées de
filtres. Ceux-ci sont destinés à purifier l'air aspiré.
Si les quantités d'air nécessaires sont insuffisantes sur le lieu de montage du Sunny Central, prenez
les mesures de construction nécessaires pour acheminer plus d'air (grille d'arrivée d'air, soufflante,
ventilateur, etc.).
L'air aspiré doit répondre à la classification 3S2. Si le Sunny Central est exploité dans un
environnement chimiquement actif, l'air aspiré devra correspondre à la classification 3C1.
