SMA Solar Technology AG Connexions électriques internes
Instructions d’installation SC20_25_35-IFR094521 43
2. Raccordez le câble de terre au rail de terre indiqué.
3. Serrez bien le presse-étoupe (A).
4. Vérifiez que la connexion de terre est correcte et bien fixée.
☑ Le câble de terre est raccordé.
5.4 Raccordement des câbles de commande au bornier
d'interconnexion

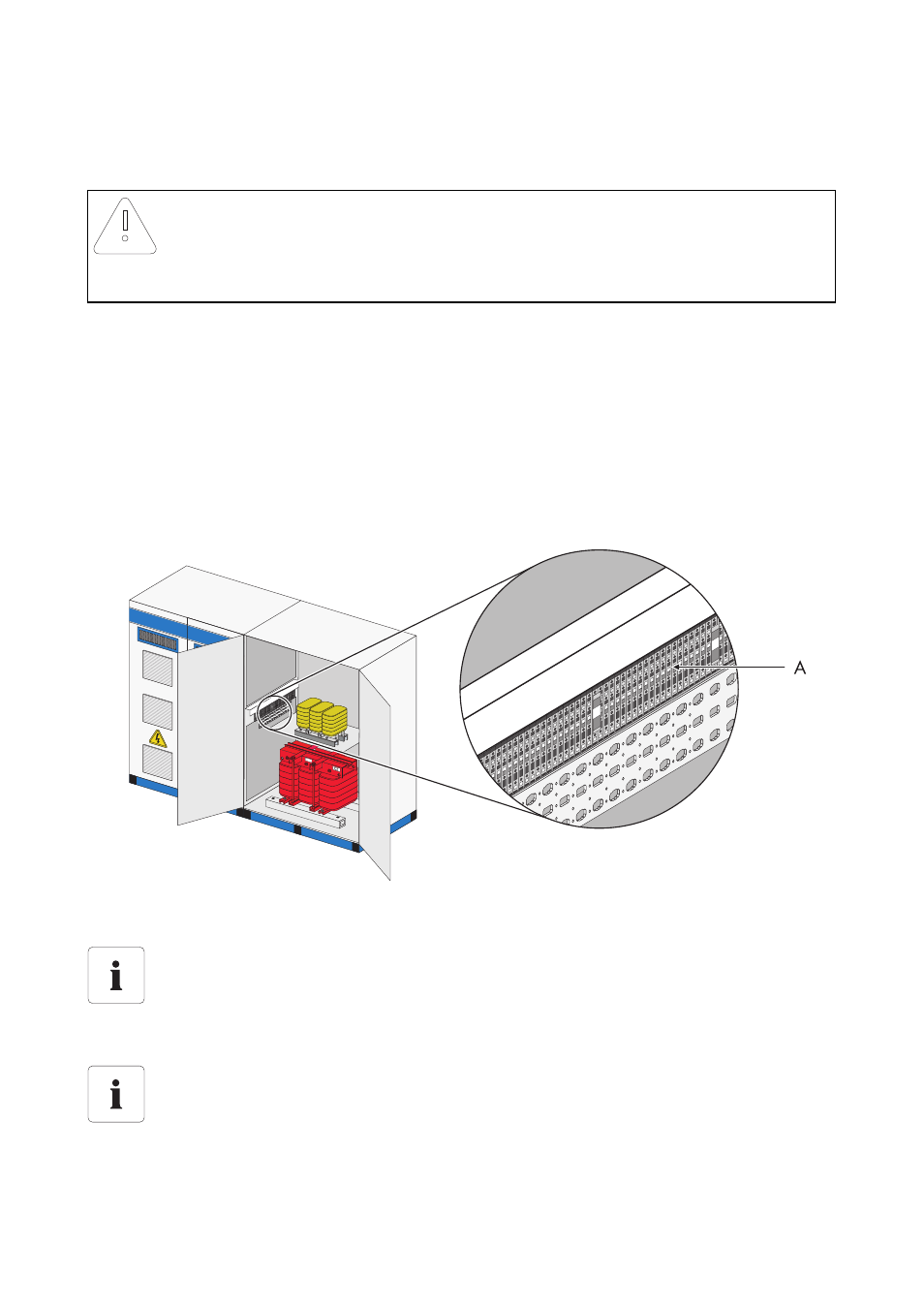

Les câbles de commande se trouvent dans le canal d'interconnexion de l'armoire de l'onduleur. Dotez
les câbles de commande des désignation sources correspondantes. Le graphique suivant montre la
position exacte du bornier d'interconnexion du Sunny Central 250.
1. Raccordez les câbles de commande au bornier d'interconnexion.
☑ Les câbles de commande sont raccordés.
Prudence !
Les presse-étoupes perméables à l'air peuvent entraîner la corrosion du Sunny
Central.
• Serrez suffisamment le presse-étoupe.
A Bornier d'interconnexion
Position du bornier d'interconnexion
La position exacte du bornier d'interconnexion diffère en fonction du modèle. Grâce à
l'étiquetage du matériel électrique et au schéma de raccordement fourni, il est possible de
déterminer la position exacte des différentes bornes.
Affectation des câbles de commande
L'affectation univoque des câbles de commande s'effectue par le biais de la désignation
des bornes.
