5.9 Sunny Central monté en équipe (en option)
En option, 2 onduleurs Sunny Central peuvent être accouplés. Si vous recourez au montage en
équipe, le câblage en équipe interne des deux armoires de distribution doit être raccordé.
5.9.1 Raccordement des câbles Team au Sunny Central 200 /
250 / 250HE
Le câblage en équipe doit être effectué tant sur l'appareil maître que sur l'appareil esclave.
Dans l'armoire AC, le câblage en équipe est préinstallé. Les câbles Team se trouvent dans l'armoire
AC. Les bornes de raccordement du câblage en équipe se trouvent dans l'armoire DC.

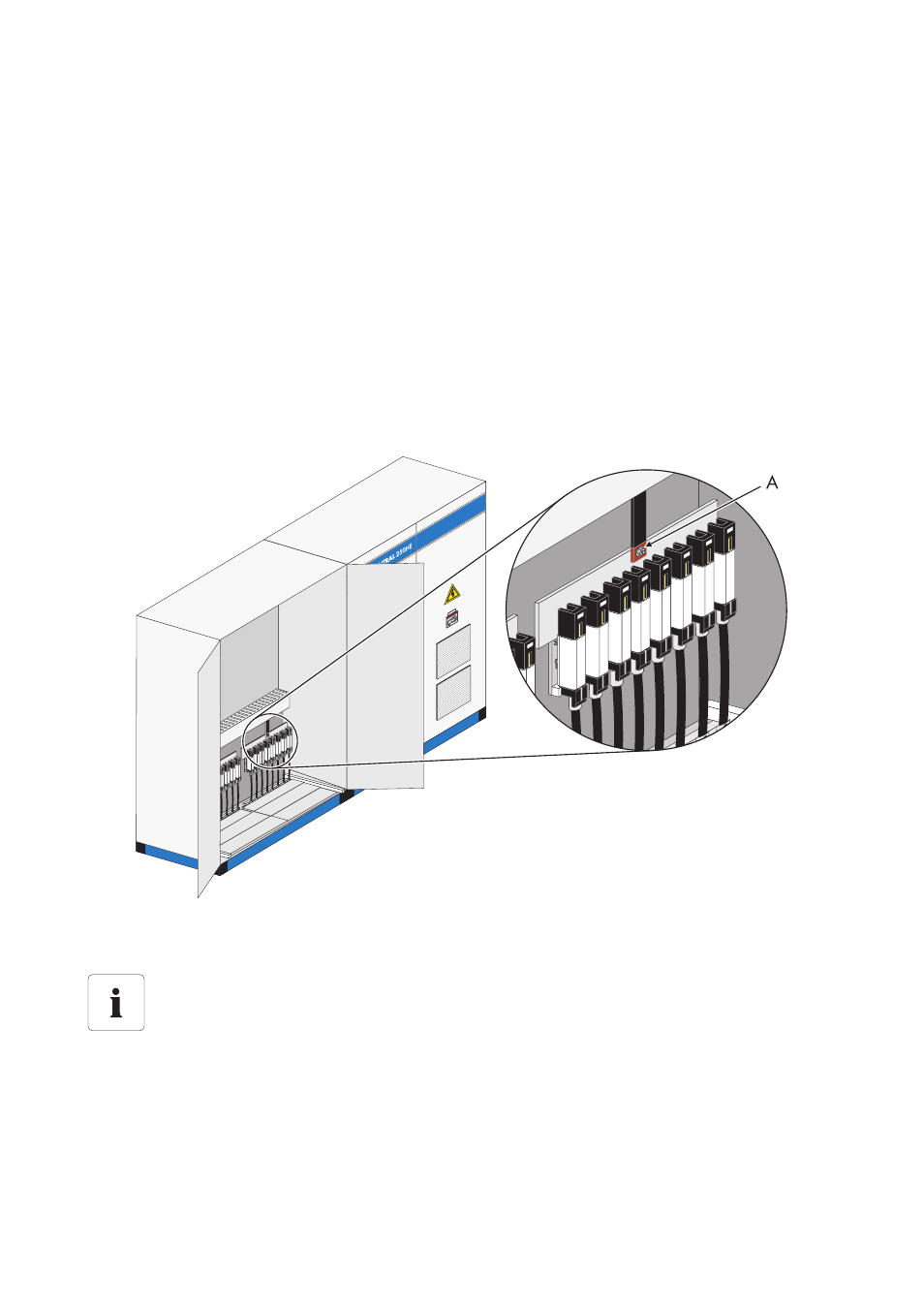

Le graphique suivant montre, de manière exemplaire, la position des bornes de raccordement
destinées au montage en équipe du Sunny Central 250.
1. Raccordez le câble Team (L+) à la barre omnibus L+.
2. Raccordez le câble Team (L-) à la barre omnibus L-.
☑ Les câbles Team sont raccordés.
A Point de raccordement des câbles Team
Position des bornes de raccordement destinées au câblage en équipe
Grâce à l'étiquetage du matériel électrique et au schéma de raccordement fourni, il est
possible de déterminer la position exacte des bornes de raccordement destinées au
câblage en équipe.
