SMA Solar Technology AG Connexions électriques internes
Instructions d’installation SC20_25_35-IFR094521 33
4. Raccordez les câbles de commande au bornier d'interconnexion.
☑ Les câbles de commande sont raccordés.
5.2 Raccordement des câbles de puissance
5.2.1 Sunny Central 200 / 250 / 250HE
Les câbles de puissance raccordent les éléments de puissance de l'armoire DC / onduleur au filtre
sinus de l'armoire AC.
Les câbles de puissance (U1, V1, W1) sont raccordés au filtre sinus et coupés à une longueur
permettant une affectation univoque des éléments de puissance.

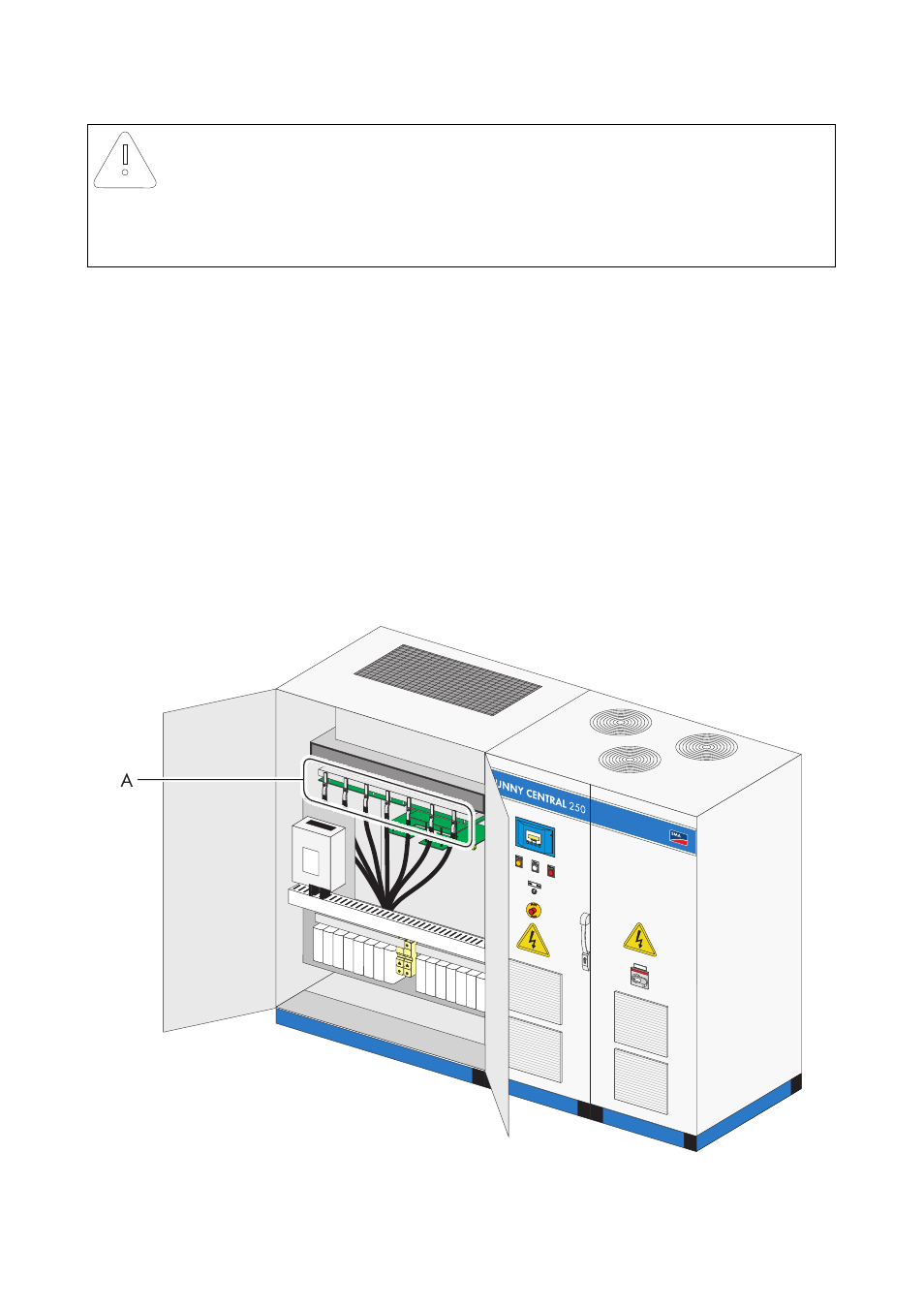

Le graphique suivant montre les points de raccordement des câbles de l'élément de puissance du
Sunny Central 250.
Prudence !
Les passages de câbles perméables à l'air peuvent entraîner la corrosion du
Sunny Central.
• Pressez les tôles coulissantes fermement l'une contre l'autre.
• Serrez les écrous moletés des tôles coulissantes.
A Languettes de raccordement de l'élément de puissance
