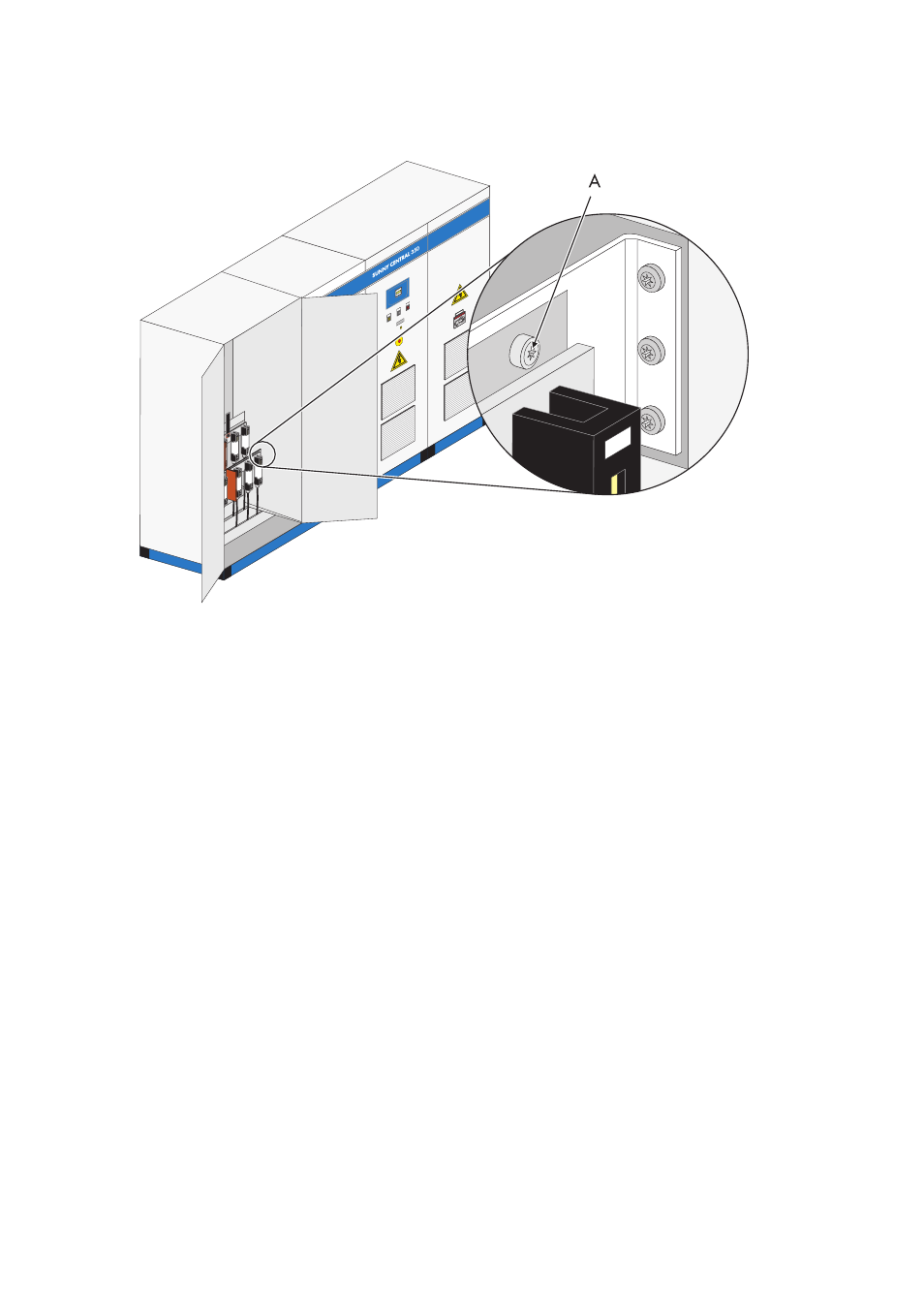

1. Démontez la plaque de montage avant (A) sur laquelle les fusibles DC sont installés.
2. Faites passer les câbles par l'ouverture disponible dans le sol de l'armoire DC.
3. Dotez les câbles de cosses.
4. Raccordez les câbles aux fusibles DC de la plaque de montage arrière.
5. Montez la décharge de tension des câbles DC. Les attache-câbles nécessaires sont compris
dans la livraison. Fixez les attache-câbles au niveau du rail de retenue des câbles.
6. Remontez la plaque de montage avant.
☑ Raccordez les câbles aux fusibles DC de la plaque de montage arrière.
7. Faites passer les câbles par l'ouverture de l'armoire DC.
8. Dotez les câbles de cosses.
9. Raccordez les câbles aux fusibles DC de la plaque de montage avant.
10. Montez la décharge de tension sur les câbles de raccordement au réseau AC. Fixez la
décharge de tension au rail de retenue des câbles à l'aide des attache-câbles fournis.
☑ Les câbles DC sont raccordés.
