Connexions électriques internes SMA Solar Technology AG
40 SC20_25_35-IFR094521 Instructions d’installation
6. Serrez les presse-étoupe B et C (voir illustration page 38).
7. Liez ensemble les câbles à l'aide d'un attache-câbles. Sinon, les arêtes métalliques pointues ou
vives risquent d'endommager l'isolation des câbles.
☑ Le raccordement des câbles de puissance est maintenant achevé.
8. Remontez le capot de protection de l'élément de puissance.
☑ Le capot de protection est remonté.
DANGER !
Danger d'incendie !
Si le raccordement des éléments de puissance est mal effectué, un incendie risque de se
produire.
• Respectez l'ordre des opérations de raccordement des éléments de puissance.

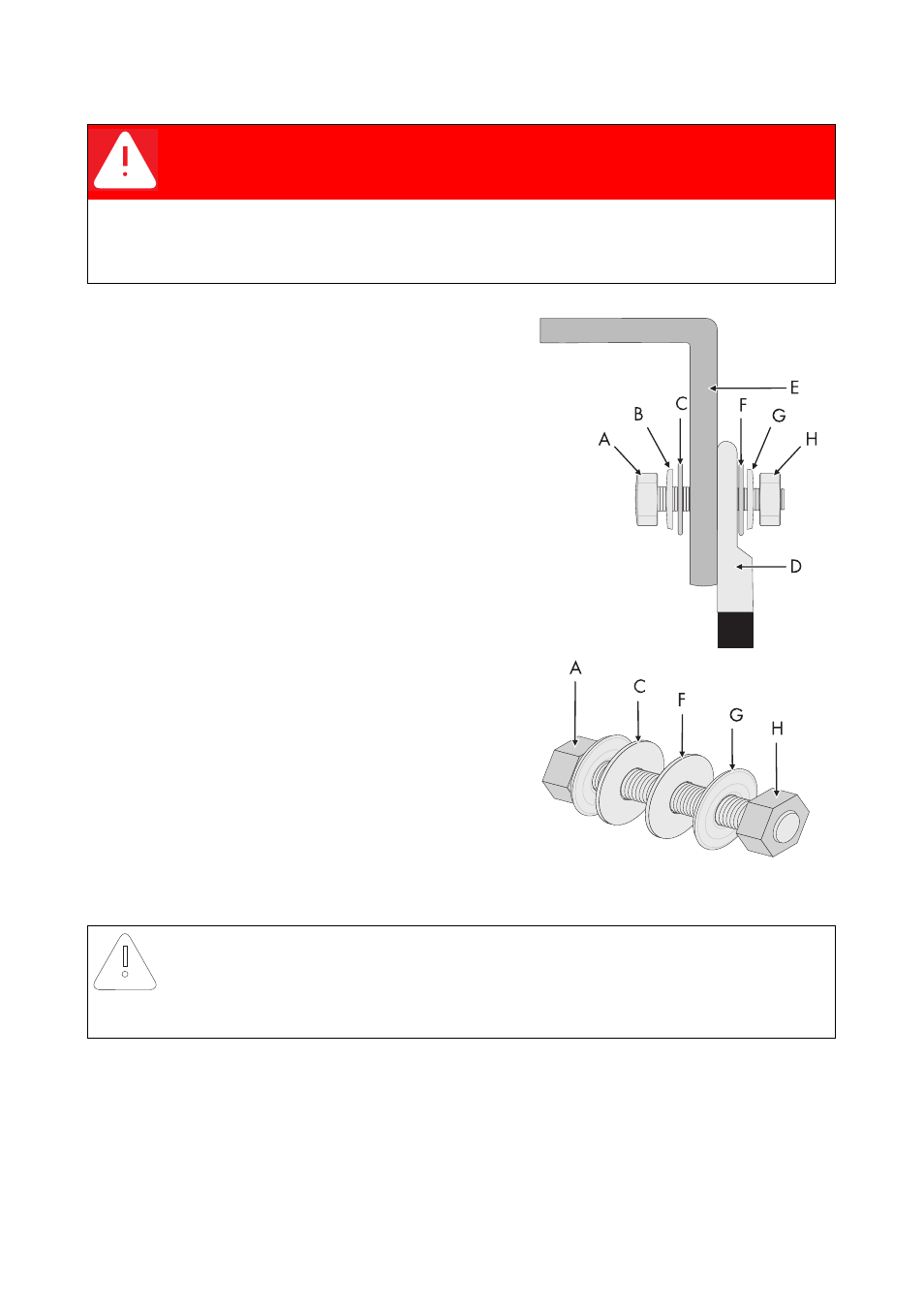

A Vis
B Anneau à bord d'arrêt
C Rondelle
D Languette de raccordement
E Cosse du câble de puissance
F Rondelle
G Anneau à bord d'arrêt
H Écrou
Prudence !
Les presse-étoupes perméables à l'air peuvent entraîner la corrosion du Sunny
Central.
• Serrez suffisamment le presse-étoupe.
