6.2 Raccordement du réseau AC
6.2.1 Raccordement des câbles AC au Sunny Central 200 /250
Les points de raccordement au réseau AC se trouvent en bas à gauche dans l'armoire AC.

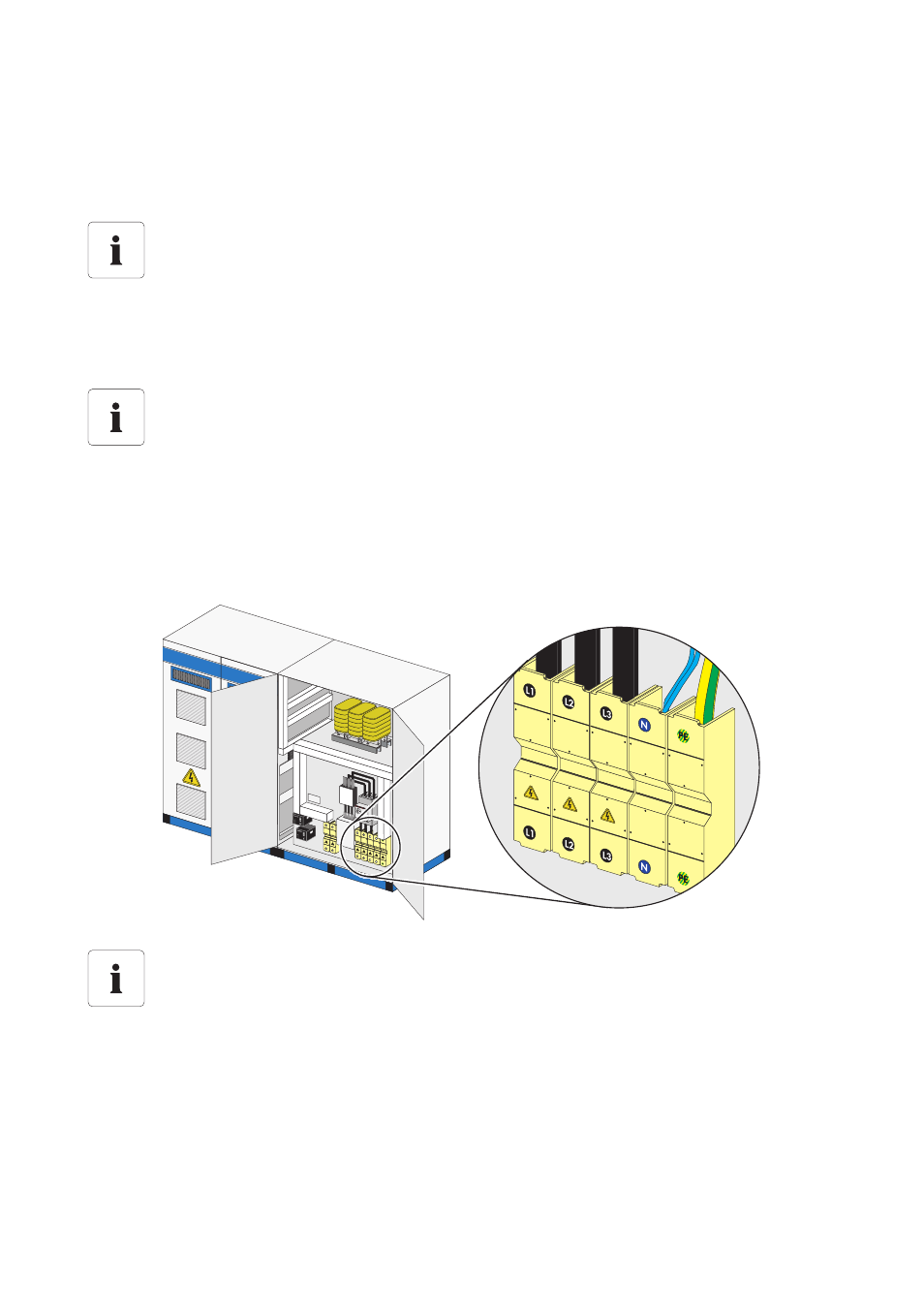

Le graphique suivant montre, de manière exemplaire, les points de raccordement pour le réseau AC
du Sunny Central 250.
1. Faites passer les câbles par l'ouverture disponible dans le sol de l'armoire AC.
2. Dotez les câbles de cosses.
3. Raccordez les câbles.
4. Montez la décharge de tension sur les câbles de raccordement au réseau AC. Fixez la
décharge de tension au rail de retenue des câbles à l'aide des attache-câbles fournis.
Configuration du réseau
Les onduleurs Sunny Central sont configurés pour être raccordés aux réseaux TN-C. Le
raccordement à un réseau TN-S ou TT est également possible. Pour ce faire, le pontage
entre N et PE doit être retiré au niveau du raccordement au réseau. Un réseau IT peut être
réalisé dans le cadre d'un projet spécifique. Adressez-vous pour cela au Sunny Central
Service.
Fusibles
Protéger le câble de raccordement au réseau avec le courant nominal indiqué sur la
plaque signalétique. Si le courant nominal des fusibles diffère du courant nominal,
sélectionnez des fusibles ayant un courant nominal directement supérieur.
Position des points de raccordement pour le réseau AC
La position exacte des points de raccordement AC diffère en fonction du modèle. Grâce à
l'étiquetage du matériel électrique et au schéma de raccordement fourni, il est possible de
déterminer la position exacte des points de raccordement pour le réseau AC.
