Connexions électriques internes SMA Solar Technology AG
36 SC20_25_35-IFR094521 Instructions d’installation
3. Raccordez les câble de puissance. Pour serrer l'écrou, maintenez la vis en position.
4. Liez ensemble les câbles à l'aide d'un attache-câbles. Sinon, les arêtes métalliques pointues ou
vives risquent d'endommager l'isolation des câbles.
☑ Le raccordement des câbles de puissance est maintenant achevé.
5. Remontez le capot de protection de l'élément de puissance.
☑ Le capot de protection est remonté.
DANGER !
Danger d'incendie !
Si le raccordement des éléments de puissance est mal effectué, un incendie risque de se
produire.
• Respectez l'ordre des opérations lors du raccordement des éléments de puissance.

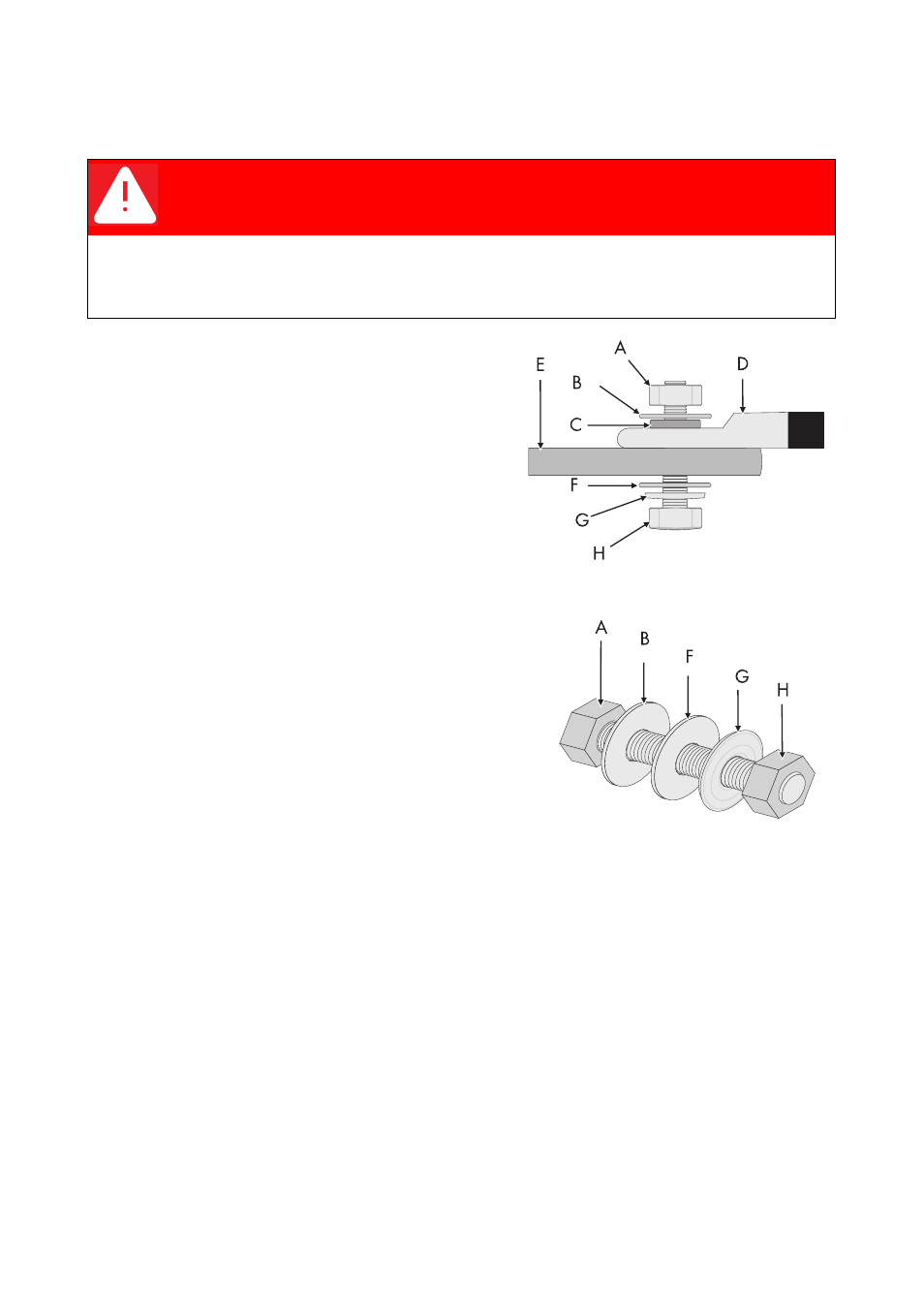

A Vis
B Rondelle
C Cosse de la ligne de mesure
D Cosse du câble de puissance
E Languette de raccordement
F Rondelle
G Anneau à bord d'arrêt
H Écrou
