Raccordements externes SMA Solar Technology AG
58 SC20_25_35-IFR094521 Instructions d’installation

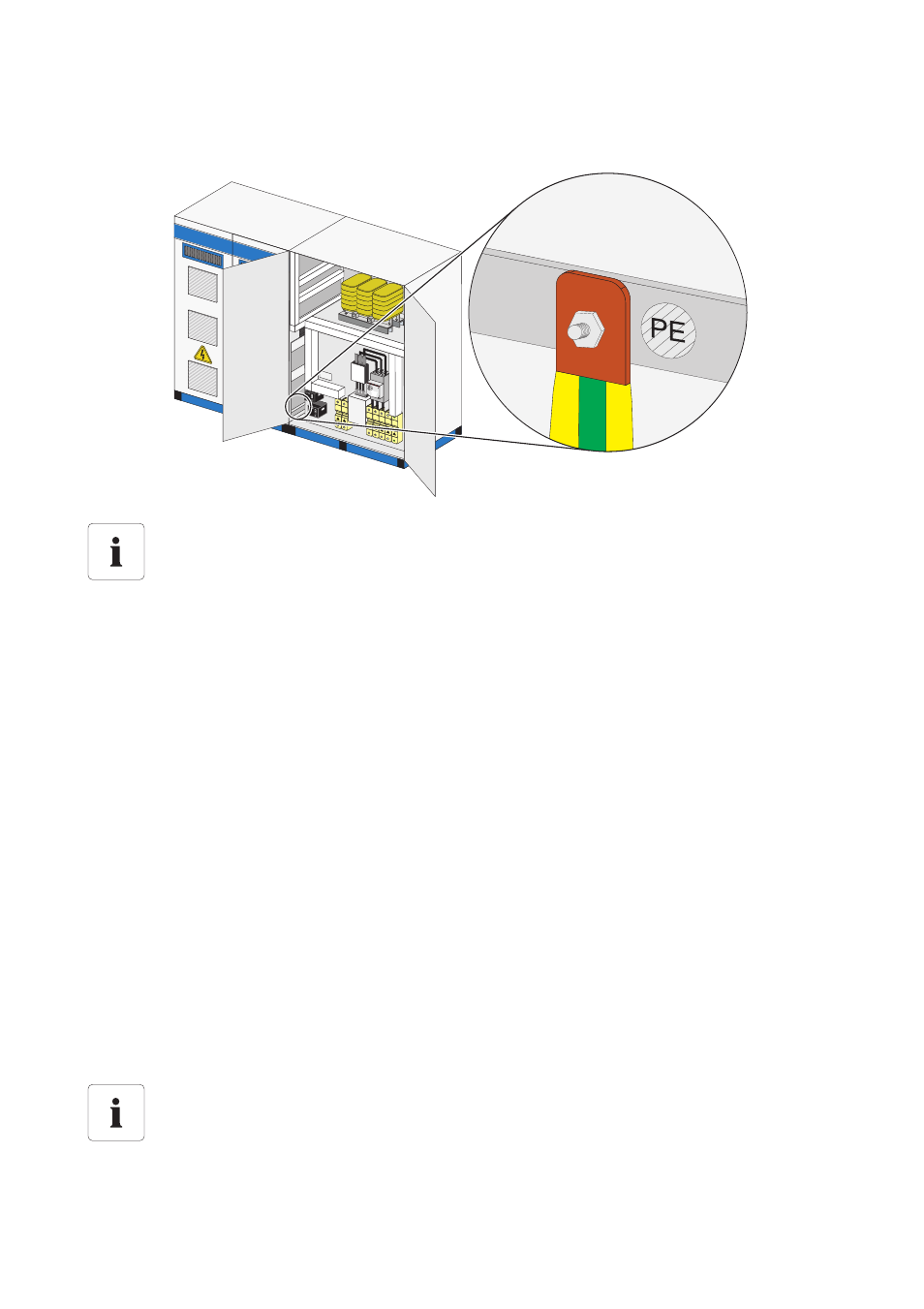

Le graphique suivant montre le point de raccordement de la connexion de terre externe.
1. Faites passer le câble par l'ouverture disponible dans le sol de l'armoire AC.
2. Raccordez le câble de terre dans l'armoire AC.
☑ Le câble de terre est raccordé.
6.4 Raccordement de l'alimentation AC propre
L'énergie nécessaire à l'exploitation du Sunny Central 200, du Sunny Central 250 et du Sunny
Central 350 est mise à disposition par une alimentation en tension externe ou est directement
prélevée en interne. Si l'énergie est prélevée en interne, le rendement énergétique diminue de la
consommation propre (ventilateur, chauffage) du Sunny Central.
Outre l'alimentation en tension externe, vous avez également la possibilité de raccorder le Sunny
Central 250HE à un transformateur d'alimentation propre. Vous trouverez de plus amples
informations sur le raccordement du transformateur d'alimentation propre dans l'information
technique intitulée « Sunny Central - Remarques importantes relatives aux transformateurs
d'alimentation propre ». Le type de raccordement réseau de l'alimentation propre est de série le
réseau TN-S.
Le Sunny Central 200 nécessite une alimentation propre monophasée, le Sunny Central 250, le
Sunny Central 250HE et le Sunny Central 350 une alimentation propre triphasée.
Position du rail de terre
Grâce à l'étiquetage du matériel électrique et au schéma de raccordement fourni, il est
possible de déterminer la position exacte du rail de terre.
Disjoncteur automatique pour alimentation propre
Protégez le câble de raccordement au réseau avec un disjoncteur automatique. Vous
trouverez les remarques relatives au dimensionnement du disjoncteur automatique dans les
caractéristiques techniques (voir chapitre 8 « Caractéristiques techniques » (Page 81)).
