6.5.2 Sunny Central 350

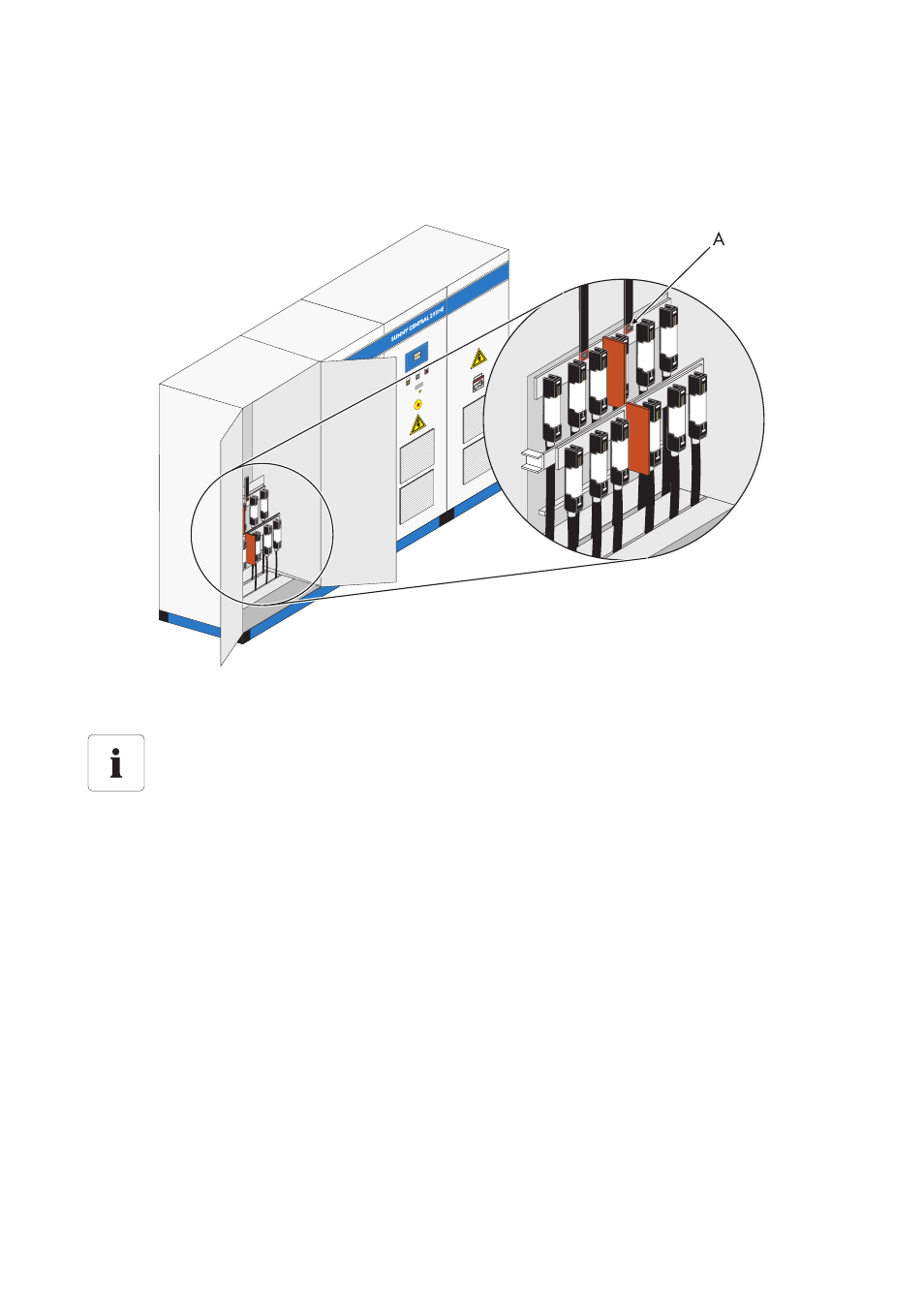

Le graphique suivant montre, de manière exemplaire, le raccordement des entrées DC du Sunny
Central 350.
Les fusibles DC sont disposés sur 2 rangées. Raccordez d'abord les câbles aux fusibles DC de la
plaque de montage arrière. C'est seulement après le raccordement des câbles DC arrière que les
câbles DC avant peuvent être raccordés aux fusibles.
A Point de raccordement des câbles DC
Position des entrées DC
La position exacte des entrées DC diffère en fonction du modèle. Grâce à l'étiquetage du
matériel électrique et au schéma de raccordement fourni, il est possible de déterminer la
position exacte des entrées DC.
