Connexions électriques internes SMA Solar Technology AG
32 SC20_25_35-IFR094521 Instructions d’installation

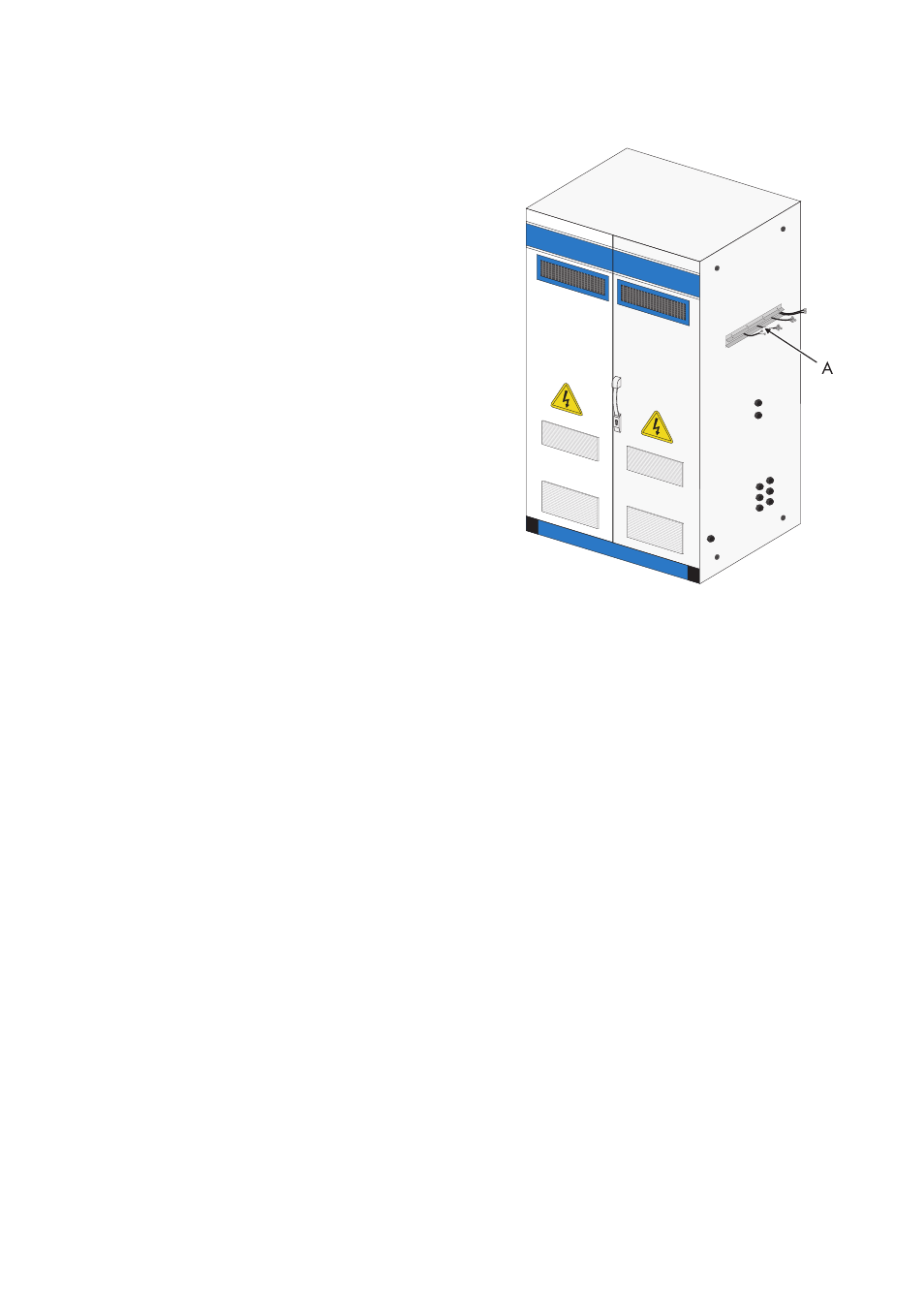

1. Desserrez les écrous moletés des tôles coulissantes
(A).
2. Déplacez les tôles coulissantes vers le haut ou vers le bas.
3. Faites passer dans l'armoire AC les câbles suivants à travers la nappe isolante en feutre.
– Câbles de commande (voir chapitre 5.4 « Raccordement des câbles de commande au
bornier d'interconnexion » (Page 43)).
– Câbles de données (voir chapitre 5.5 « Raccordement du Sunny Central Control à l'élément
de puissance » (Page 44))
– Câbles de commande internes X8 et X9 (voir chapitre 5.6 « Raccordement des câbles de
commande internes » (Page 45)).
– Câble de la surveillance d'isolation (en option)(voir chapitre 5.7 « Raccordement de la
surveillance d'isolation (en option) » (Page 46))
– Capteur de température (voir chapitre 5.8 « Montage du capteur de température interne »
(Page 47))
☑ Les différents câbles ont été conduits dans l'armoire AC à travers la nappe isolante en feutre.
Pour cela, les étapes de travail suivantes sont nécessaires.
