Connexions électriques internes SMA Solar Technology AG
44 SC20_25_35-IFR094521 Instructions d’installation
5.5 Raccordement du Sunny Central Control à l'élément de
puissance
Les câbles de données raccordent le Sunny Central Control à la platine de contrôle de
fonctionnement de l'élément de puissance. Le câble de données est doté d'un contact à fiche à
4 pôles.

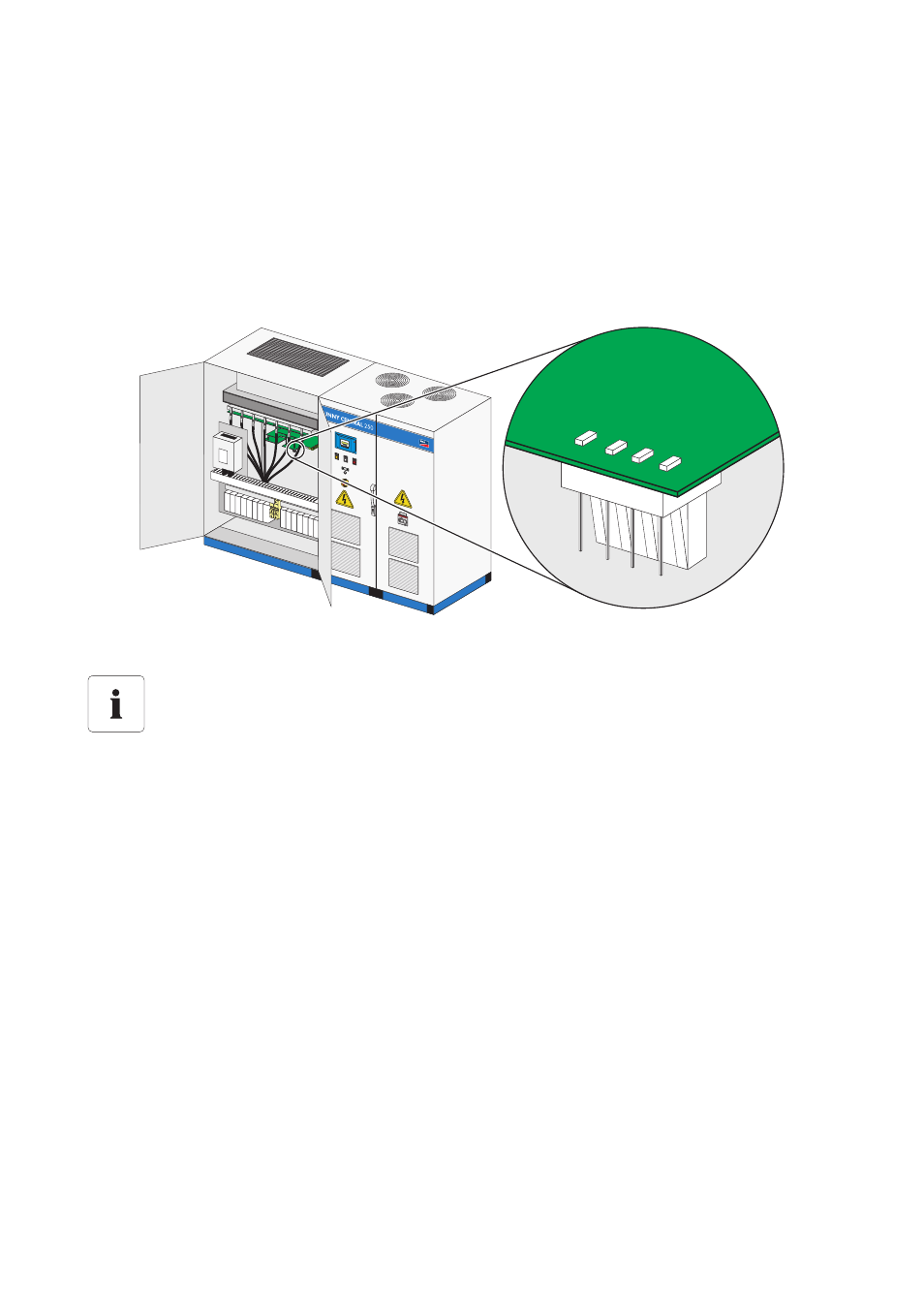

Le graphique suivant montre, de manière exemplaire, le contact à fiche de la platine de contrôle de
fonctionnement du Sunny Central 250.
1. Raccordez le câble de données du Sunny Central Control à la platine de contrôle de
fonctionnement de l'élément de puissance.
☑ Le câble de données est raccordé.
A Contact à fiche de la platine de contrôle du fonctionnement
Pose du câble de données
Pour garantir la bonne transmission du signal, le câble de données ne doit pas être posé
parallèlement aux câbles de puissance ni au caniveau à câbles. Le câble de données doit
être posé librement dans l'armoire de distribution.
