SMA Solar Technology AG Raccordements externes
Instructions d’installation SC20_25_35-IFR094521 57

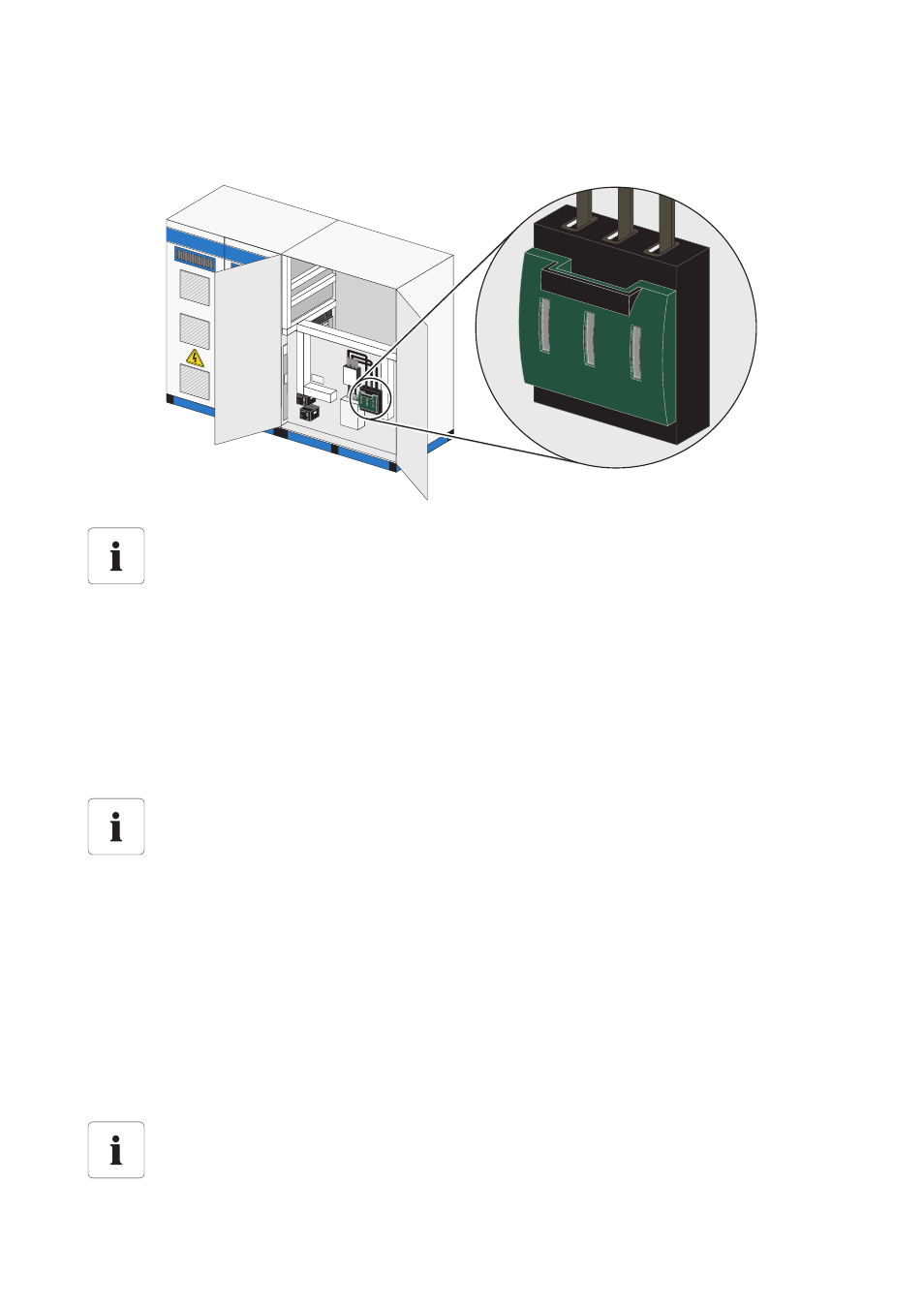

Le graphique suivant montre, de manière exemplaire, les points de raccordement pour le réseau AC
du Sunny Central 250HE.
1. Faites passer les câbles par l'ouverture disponible dans le sol de l'armoire AC.
2. Dotez les câbles de cosses.
3. Raccordez les câbles.
4. Montez la décharge de tension sur les câbles de raccordement au réseau AC. Fixez la
décharge de tension au rail de retenue des câbles à l'aide des attache-câbles fournis.
☑ Les câbles AC sont raccordés.
6.3 Raccordement de la connexion de terre externe (uniquement
pour le Sunny Central 250HE)
Le type de raccordement réseau pour le Sunny Central est le réseau IT. Pour mettre à la terre
l'enveloppe du Sunny Central 250HE, le rail de terre situé dans l'armoire AC doit être intégré dans
la compensation de potentiel.
Position des points de raccordement pour le réseau AC
La position exacte des points de raccordement AC diffère en fonction du modèle. Grâce à
l'étiquetage du matériel électrique et au schéma de raccordement fourni, il est possible de
déterminer la position exacte des points de raccordement pour le réseau AC.
Respectez le champ magnétique rotatif.
Un champ magnétique rotatif doit être appliqué aux points de raccordement pour le
réseau. Si aucun champ magnétique tournant à droite n'est détecté, le Sunny Central émet
un message de défaut.
Dimensionnement du câble du raccordement de terre
Utilisez un câble de mise à la terre ayant une section minimale de 1 x 50 mm
2
.
