Page 41: Sunny central 200 / 250 / 250he et 350
SMA Solar Technology AG
Connexions électriques internes
Instructions d’installation
SC20_25_35-IFR094521
41
5.3 Raccordement de la connexion de terre
5.3.1 Sunny Central 200 / 250 / 250HE et 350
Les rails de terre des deux armoires de distribution doivent être raccordés l'un à l'autre. Ils se trouvent
dans la partie inférieure des parois latérales. Les câbles nécessaires à cela sont compris dans la

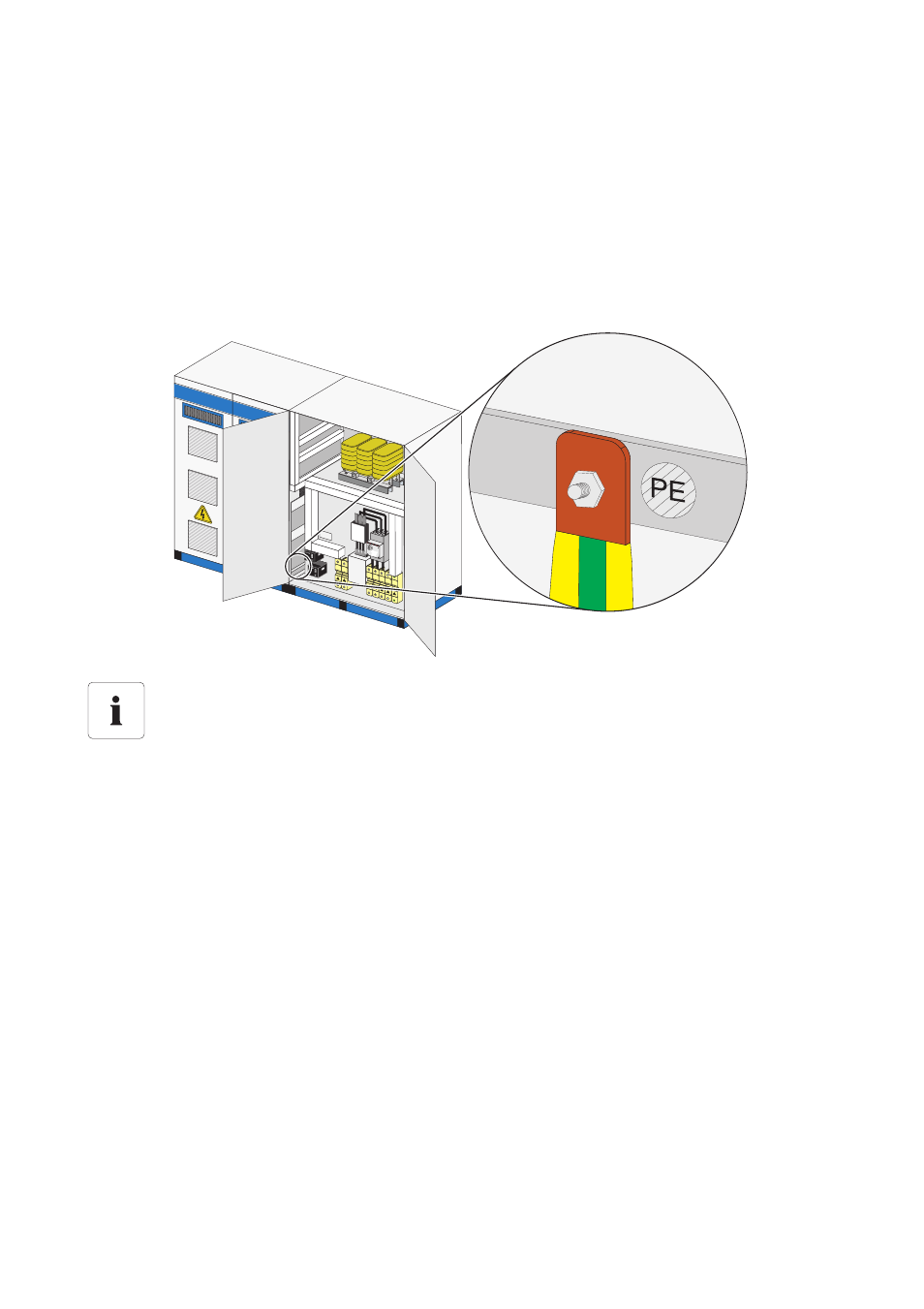

livraison. Le graphique suivant montre, de manière exemplaire, le point de raccordement de la
connexion de terre du Sunny Central 250.
1. Raccordez le câble de terre au rail de terre indiqué.
2. Vérifiez que la connexion de terre est correcte et bien fixée.
☑ Le câble de terre est raccordé.
Position du rail de terre
La position exacte du rail de terre diffère en fonction du modèle. Grâce à l'étiquetage du
matériel électrique et au schéma de raccordement fourni, il est possible de déterminer la
position exacte du rail de terre.
