INDIGO AV Mixer Manuel de l’utilisateur 71
Didacticiel 1 – Brève présentation
6.1.2 Connexions
Dans cet exemple figurent les appareils suivants :
• (1) INDIGO AV Mixer
• (2) Une caméra miniDV, qui filme l’orateur ; connectée via S-Video à
l’entrée S-VIDEO 1 de la section VIDEO IN (ANALOG/DIGITAL)
• (3) Un microphone pour l’orateur ; connecté à l’entrée 7 L de la section
LINE/MIC IN
• (4) Un ordinateur portable pour l’entrée visuelle, par exemple, une
présentation PPT ou une vidéo, connecté à l’entrée DVI-I 1 de la
section COMPUTER VIDEO IN (HiRes board)
• (5) Un lecteur CD/DVD pour la musique de fond ; connecté à l’entrée
RCA
1 L/R de la section ANALOG AUDIO LINE IN
• (6) Un projecteur, pour permettre aux spectateurs de voir la
présentation ; connecté à
DVI-I MAIN de la section COMPUTER VIDEO OUT (HiRes board)
• (7) Un amplificateur avec haut-parleurs ; connecté à ANALOG MAIN
OUTvia RCA
• (8) Des écouteurs, connectés à la fiche « microphone » du pupitre.
Les différents appareils sont connectés à votre INDIGO AV Mixer comme
suit :

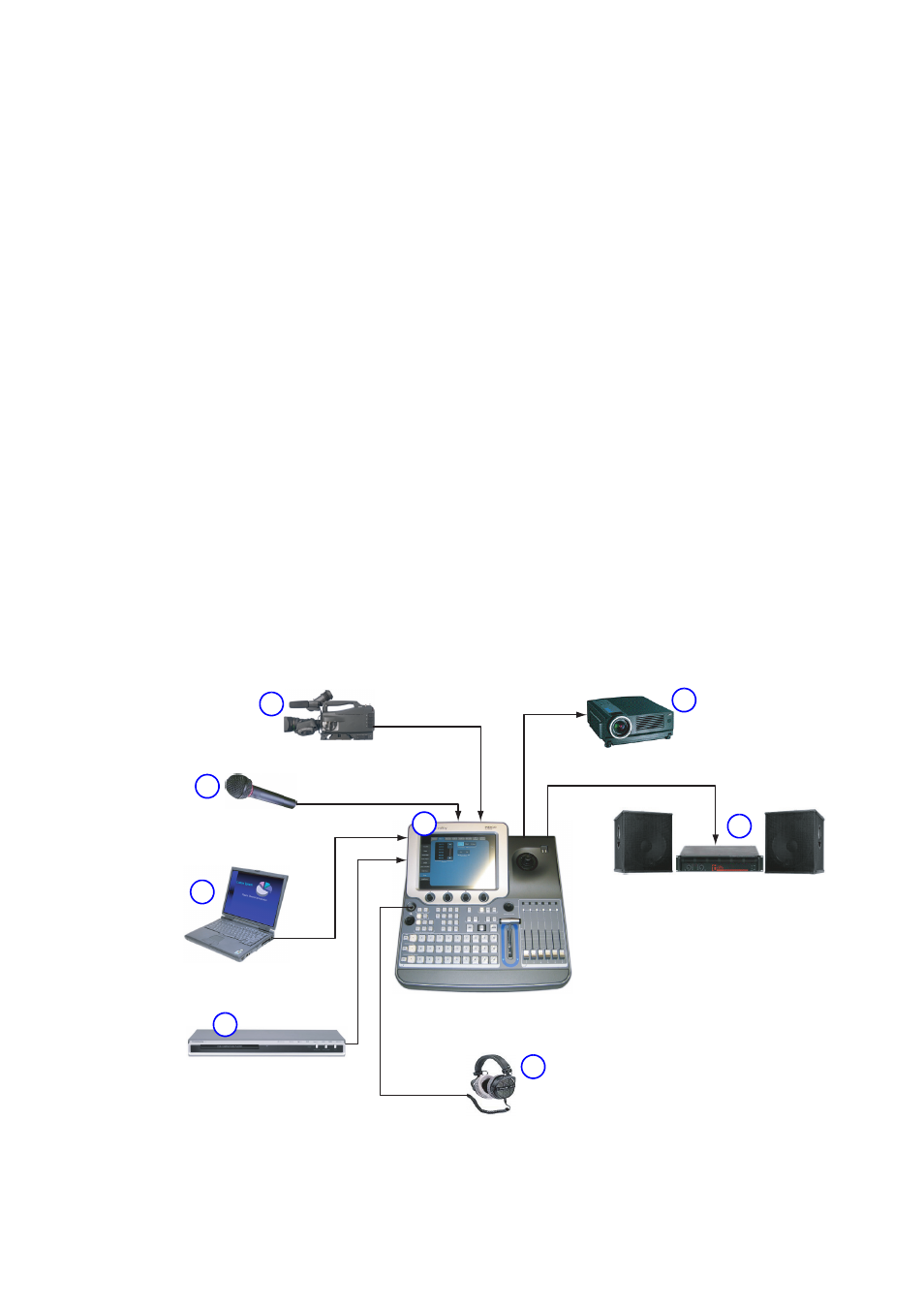

Figure 34. Connexions pour la configuration d’une petite présentation
2
3
4
1
5
6
7
8
S-Video 1
DVI-I MAIN
LINE/MIC IN
DVI-I 1
ANALOG AUDIO LINE IN 1
ANALOG AUDIO MAIN OUT
