Section 3 — Branchements
3.5 Connexions Analog Ref
La section Analog Ref est dotée de deux sorties de signal de référence pour
synchroniser les équipements externes, c’est-à-dire que le INDIGO AV
Mixer
peut être utilisé comme générateur de synchronisation pour le reste
du système de production.
Elle est également dotée d’une entrée de signal de référence avec
connecteur en boucle pour synchroniser le INDIGO AV Mixer avec un
signal de référence externe.
Utilisez une résistance d’extrémité de 75 Ohms si vous connectez le
mélangeur à un signal, mais ne le mettez pas en boucle.
Nota Les connecteurs Analog Ref ne peuvent pas être utilisés comme entrées ou
sorties pour des signaux vidéo.

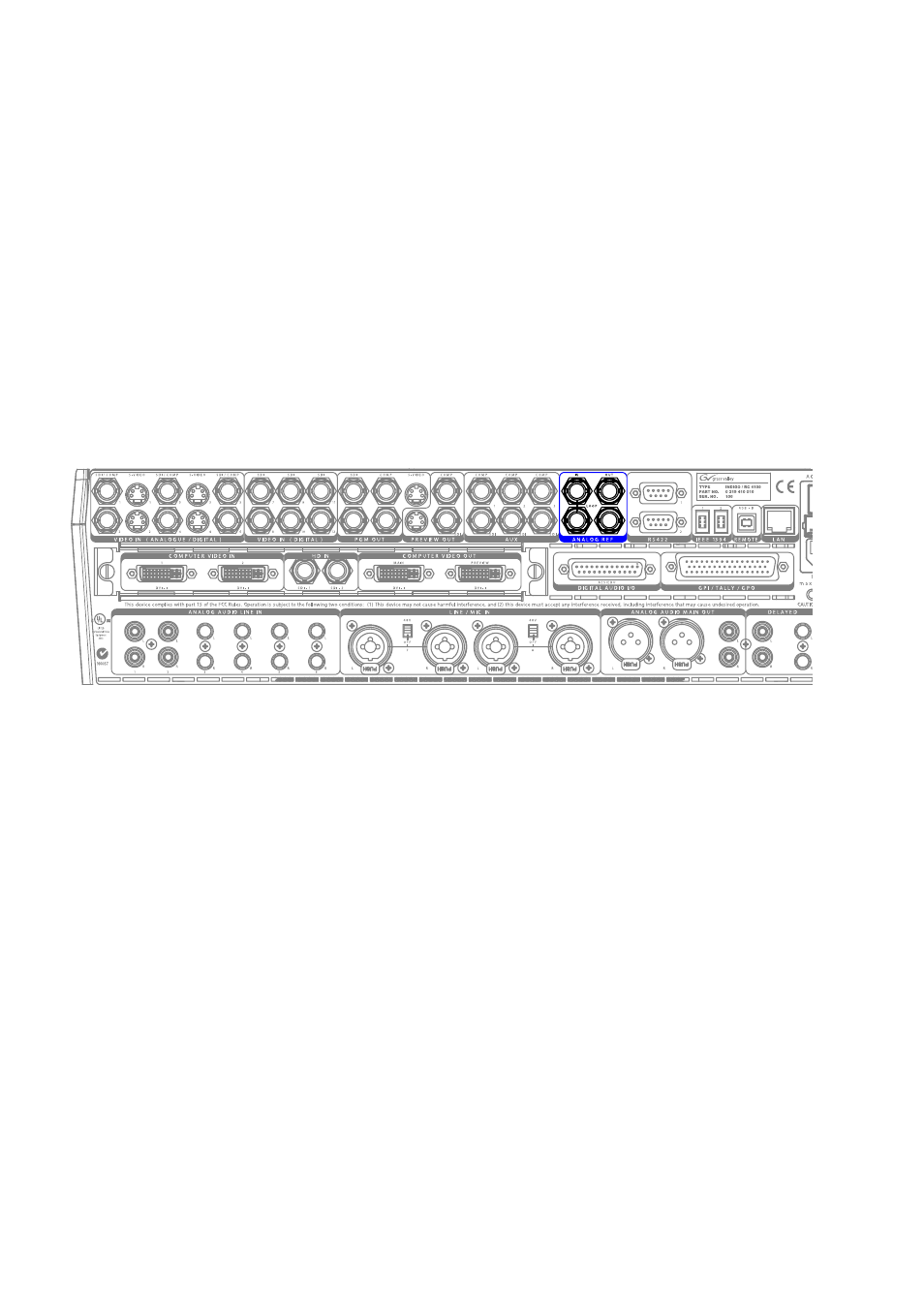

Figure 7. Connexions Analog Ref
