30
INDIGO AV Mixer
Manuel de l’utilisateur
Section 3 — Branchements
3.10 Tally/GPI/GPO
Utilisez le connecteur Sub-D à 50 broches GPI / TALLY / GPO pour
contrôler des appareils externes via des relais, ou pour envoyer et recevoir
des signaux de commande et des événements.

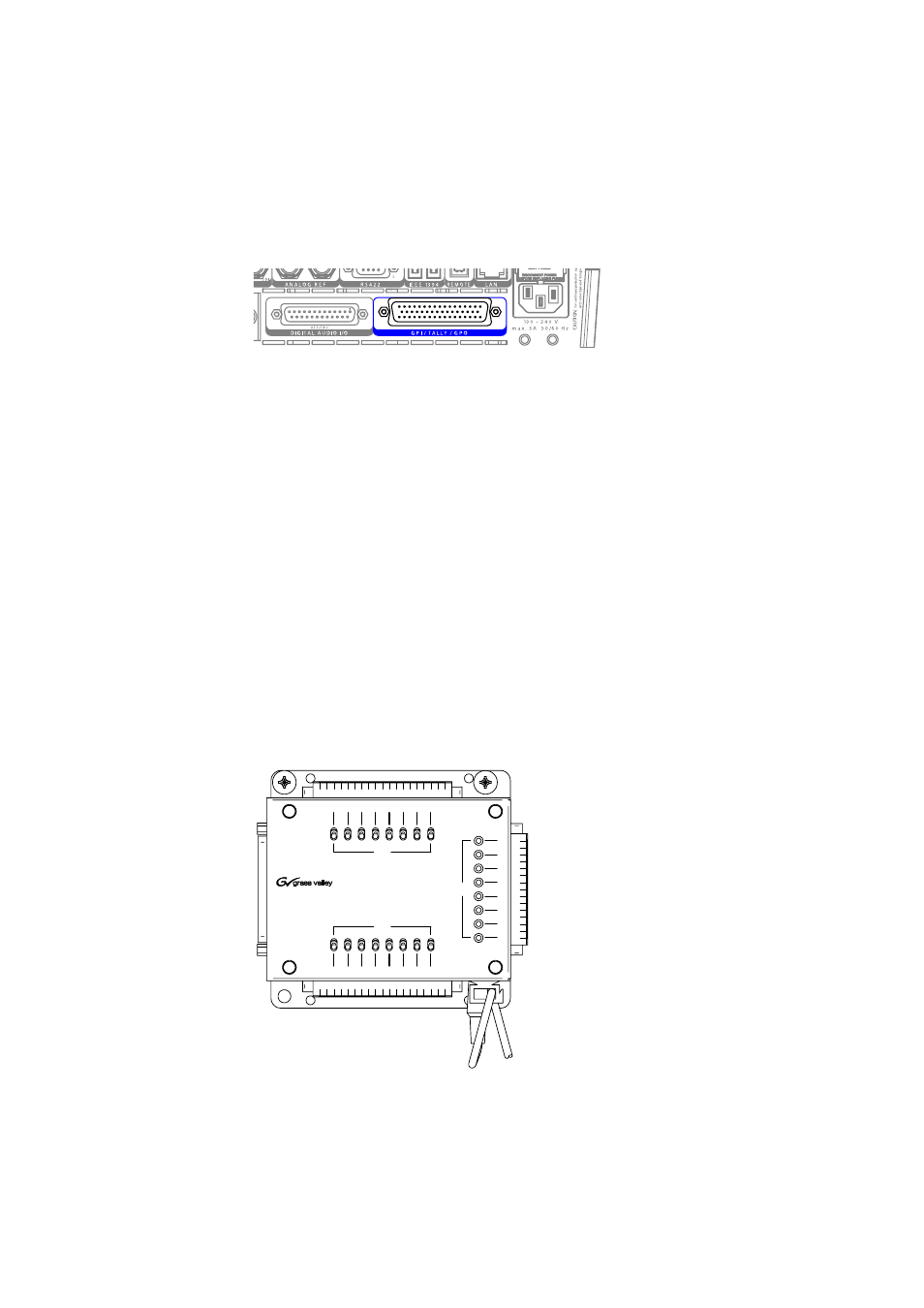

Figure 16. Connecteur GPI/TALLY/GPO
Le connecteur GPI / TALLY / GPO fournit :
•
16 sorties, utilisables comme sortie « Tally » ou GPO
Cela vous permet d’ouvrir et de refermer des connexions entre deux
broches correspondantes du connecteur, pour contrôler des dispositifs
ou des relais externes.
•
8 entrées, utilisables comme entrée « Tally » ou GPI
En ouvrant/fermant la connexion entre deux broches correspondantes
du connecteur, vous activez des fonctions comme la transition ou
l’activation/la désactivation d’un canal audio (voir Sous-menu GPIO
en page 140).
Adaptateur de dérivation Tally
L’adaptateur de dérivation Tally facilite l’utilisation du connecteur
GPI / TALLY / GPO
.
Figure 17. Adaptateur de dérivation Tally
OFF
5V=
3V3
GND
3V3
GND
3V3
OFF
GND
GND
3V3
INDIGO GPI / TALLY / GPO BREAKOUT ADAPTER
GPI
GPO
GPO
8
7
6
5
4
3
2
1
16 15 14 13 12
11
10
9
8
7
6
5
4
3
2
1
