20 INDIGO AV Mixer Manuel de l’utilisateur
Section 3 — Branchements
Nota Les entrées Firewire remplaceront les entrées SDI 11 et 12.
Nota Les connecteurs Firewire peuvent également être configurés comme des
sorties.
HiRes Board
La HiRes Board optionnelle fournit les entrées vidéo supplémentaires
suivantes :
• 2 entrées DVI-I avec une résolution jusqu’à 1920 x 1080 pixels
• 2 entrées HD-SDI avec une résolution de 1080i ou 720p
Nota Au moyen d’un adaptateur approprié, les signaux analogiques VGA peuvent
également être chargés via les connecteurs DVI-I (voir DVI-I vers VGA en
page 29).
3.4.3 Vue d’ensemble des sorties vidéo

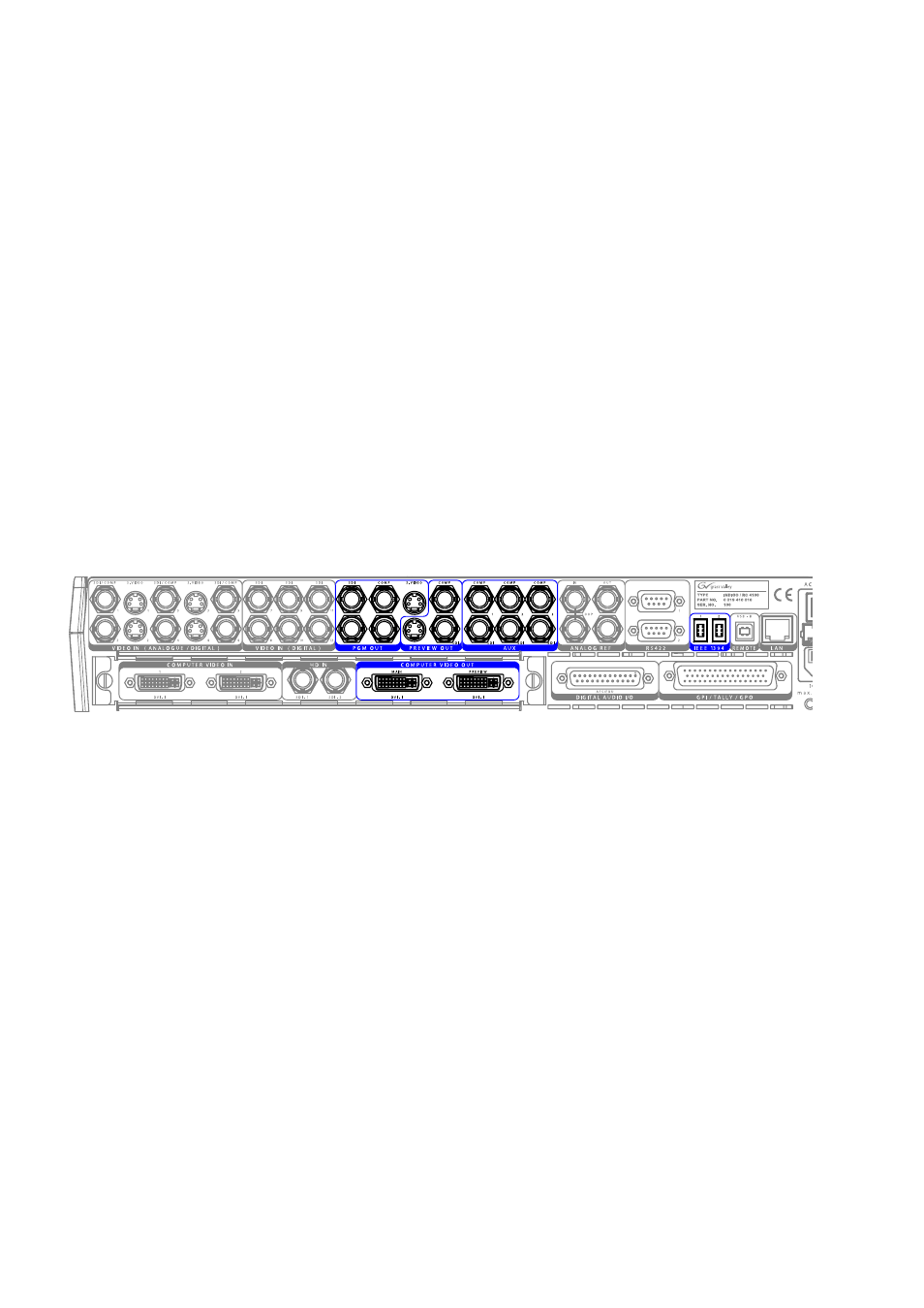

L’illustration suivante montre les sorties vidéo du INDIGO AV Mixer :
Figure 6. Connexions de sortie vidéo
3.4.4 Sorties vidéo
Les sorties reprises ci-après sont triées par sections (telles qu’étiquetées sur
la face arrière) pour permettre un aperçu facile et rapide.
Section PGM OUT
La section PGM OUT est dotée des sorties suivantes pouvant être utilisées
simultanément :
• 2 x SDI
• 2 x CVBS (Composite)
• 1 x S-Video
