INDIGO AV Mixer
Manuel de l’utilisateur
31
Tally/GPI/GPO
Il est fourni en tant qu’adaptateur mural (UE et USA) pour une
alimentation de 5 V c.c. et une puissance maximale de 10 W. Si nécessaire,
demandez un adaptateur différent à votre distributeur.
Vous pouvez également concevoir votre propre boîte de dérivation ou
simplement connecter les broches dont vous avez besoin pour votre
application.
Interface GPI/GPO
Ci-après, vous allez pouvoir voir l’attribution des broches du connecteur
GPI/GPO et la manière de connecter les entrées et les sorties de l’interface.
Connecteur GPI/GPO
Une paire de broches du connecteur GPI/GPO représente une entrée ou
une sortie. Le tableau suivant illustre l’attribution des broches :

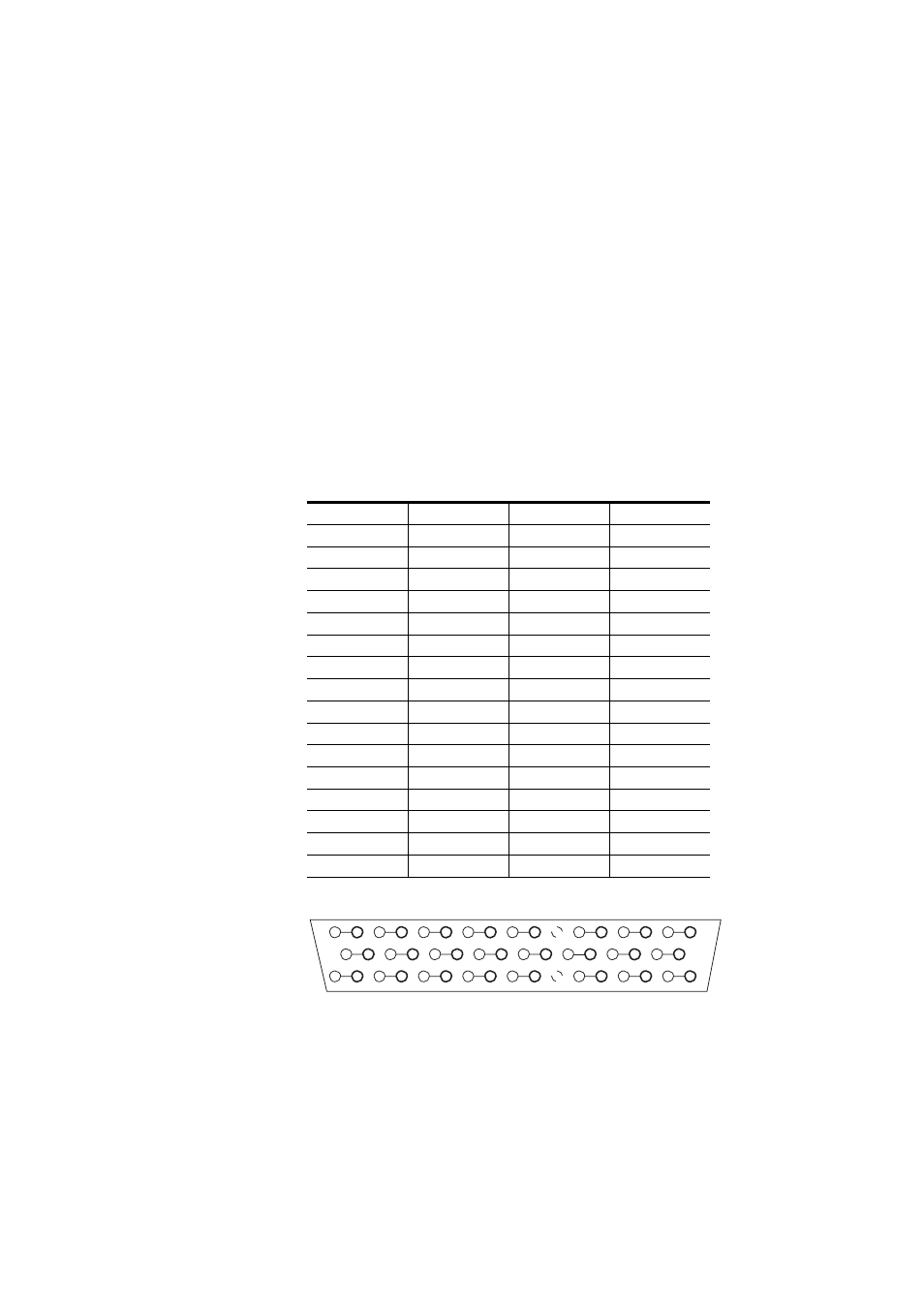

Figure 18. Fiche Sub-D à 50 broches pour les fonctions GPI/GPO
GPI
Broches
GPO
Broches
1
1, 2
1
22, 23
2
18, 19
2
8, 9
3
34, 35
3
24, 25
4
3, 4
4
41, 42
5
20, 21
5
10, 11
6
36, 37
6
26, 27
7
5, 6
7
43, 44
8
38,39
8
12, 13
9
28, 29
10
45, 46
11
14, 15
12
30, 31
13
47, 48
14
16, 17
15
32, 33
16
49, 50
