Connexions vidéo
3.4 Connexions vidéo
Le INDIGO AV Mixer est doté de diverses entrées et sorties vidéo
analogiques et numériques. Grâce à la carte optionnelle HiRes, vous
pouvez également utiliser des entrées et sorties HD ainsi que des signaux
internes rétrogrades et antérogrades.
3.4.1 Vue d’ensemble des entrées vidéo
L’illustration suivante montre les entrées vidéo du INDIGO AV Mixer:

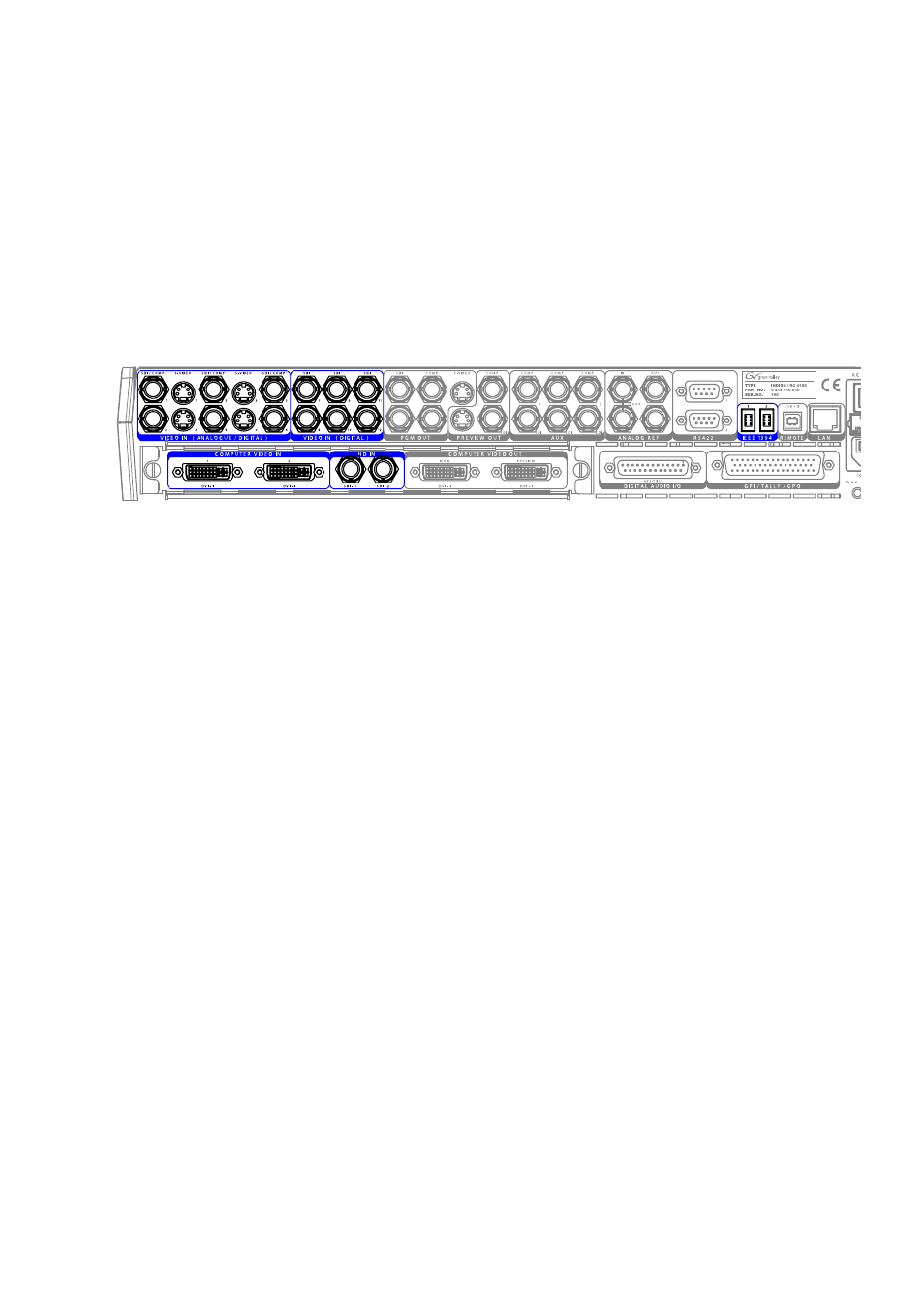

Figure 5. Connexions d’entrée vidéo
3.4.2 Entrées vidéo
Le INDIGO AV Mixer est doté de diverses entrées vidéo, tant analogiques
que numériques.
Nota Le système peut effectuer des synchronisations d’images automatiques
pour toutes les entrées vidéo ; un verrouilleur de synchronisation est donc
inutile.
Les entrées suivantes sont disponibles :
• 12 entrées SDI, les 6 premières supportant également les formats
analogiques
Formats analogiques supportés :
• PAL B, G, H, I, M, N; Pal 60
• NTSC, NTSC M, NTSC 4.43
Formats numériques supportés :
• ITU-R-656 (SMPTE 259M-1997) avec audio incrusté (SMPTE 272M-
1994)
• 6 entrées CVBS (Composites)
Nota Les entrées CVBS partagent les connecteurs avec les 6 premières entrées
SDI.
• 4 entrées S-Video, combinées aux 4 premières entrées SDI
• 2 entrées IEEE 1394 (Firewire)
