28 INDIGO AV Mixer Manuel de l’utilisateur
Section 3 — Branchements
3.7 Moniteurs
Le INDIGO AV Mixer est doté de sorties pour moniteurs de
programmation, de prévisualisation et moniteurs auxiliaires.
3.7.1 Moniteurs de programmation
Les moniteurs de programmation se connectent aux sorties de la section
PGM OUT
. Vous pouvez connecter jusqu’à cinq moniteurs de
programmation en parallèle.

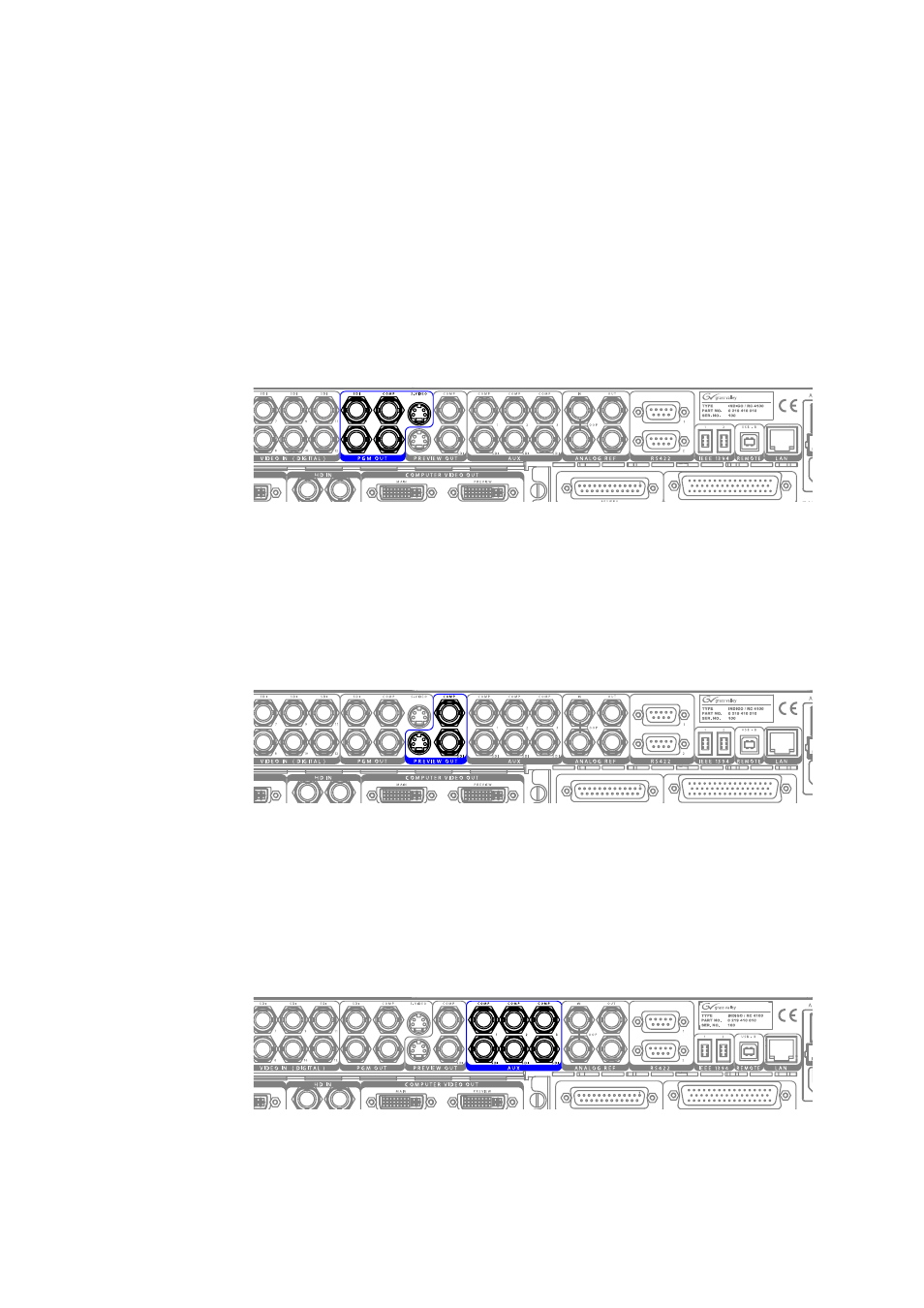

Figure 12. Connexions pour moniteurs de programmation
3.7.2 Moniteurs de prévisualisation
Les moniteurs de prévisualisation se connectent aux sorties de la
section PREVIEW OUT . Vous pouvez connecter jusqu’à trois
moniteurs de prévisualisation en parallèle.
Figure 13. Connexions pour moniteurs de prévisualisation
3.7.3 Moniteurs auxiliaires
Utilisez les connecteurs de la section AUX pour générer des signaux
spéciaux, par exemple, un signal simple d’un keyer, pour vérification sur
un moniteur séparé. Vous pouvez connecter jusqu’à trois moniteurs
auxiliaires en parallèle.
Figure 14. Connexions pour moniteurs de prévisualisation
