24
INDIGO AV Mixer
Manuel de l’utilisateur
Section 3 — Branchements
3.6.2 Types d’entrées audio
Vous pouvez connecter différents types de signaux d’entrée analogiques et
numériques au INDIGO AV Mixer.
Nota
Le nombre maximum de canaux audio utilisables simultanément s’élève à 8.
Entrée audio analogique
Le INDIGO AV Mixer est doté des connexions suivantes pour les entrées
audio analogiques :
•
2 x RCA (dissymétrique)
•
4 x TRS 1/4’’ (symétriques)
Entrée microphone / ligne
La section LINE / MIC IN est dotée de connecteurs combinés XLR/TRS 1/
4’’ pour entrées :
•
4 x XLR
•
4 x TRS 1/4’’ (les connecteurs TRS 1/4’’ pour microphone sont situés
au centre des connecteurs combinés et peuvent être utilisés en lieu et
place des connecteurs XLR)

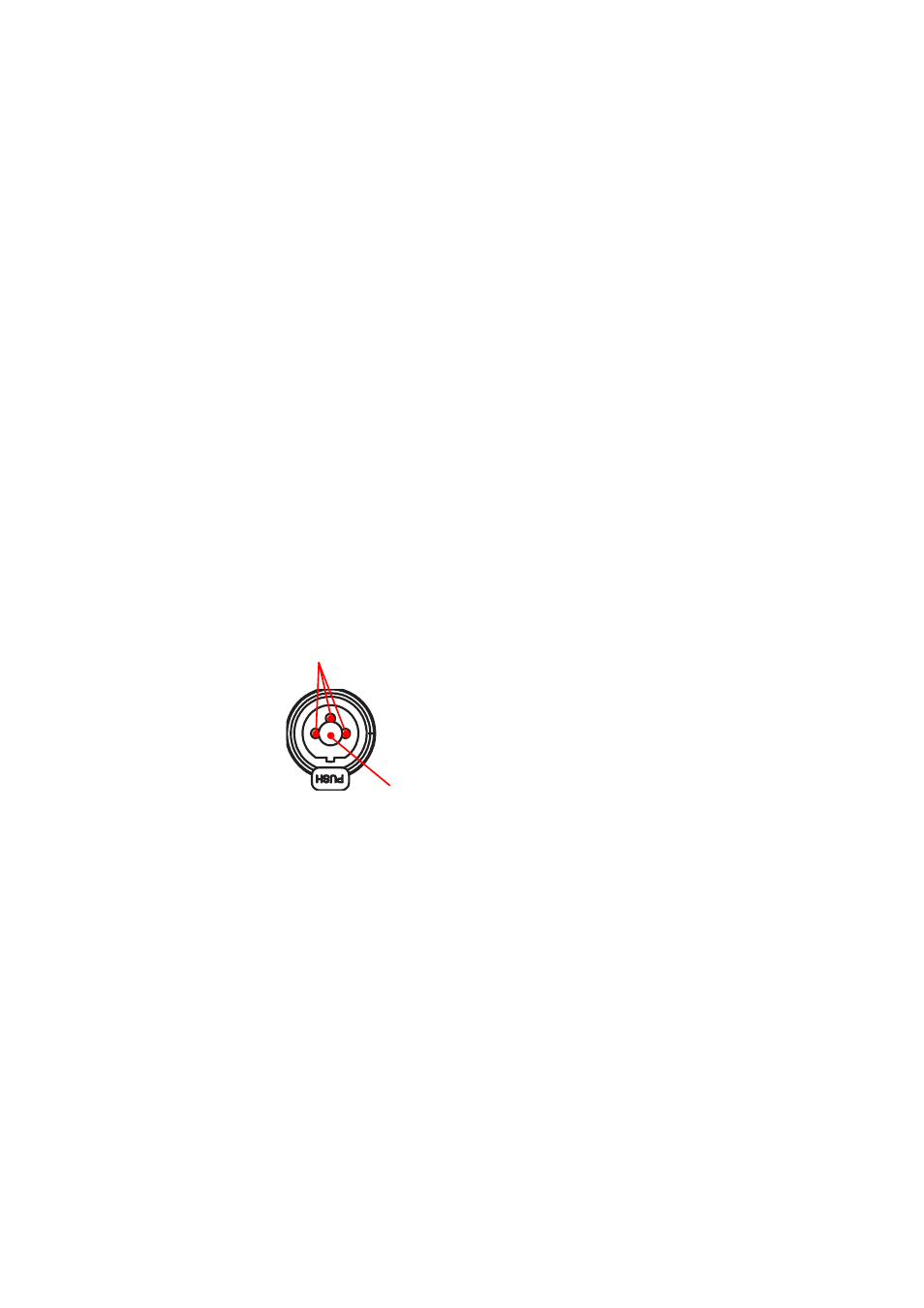

Figure 9. Connecteur combiné XLR/TRS 1/4’’
Nota
L’alimentation fantôme (+48 V c.c.) peut être activée pour les entrées Line/
Mic 1/2 et 3/4.
Nota
Les entrées LINE / MIC IN peuvent être amplifiées (voir Sous-menu Mixer en
page 100).
Entrée audio numérique
Le INDIGO AV Mixer est doté des connexions suivantes pour les entrées
audio numériques :
•
6 x AES/EBU (connecteur Sub-D à 25 broches, section DIGITAL
AUDIO I/O
)
XLR
TRS 1/4’’
