MAX200 INSTALLATION
6/23/00
Command THC (X-Y)
Manuel d’instructions
3f-7
C
A
THC.71
B
SHIELD
2
3
1
4
5
J5
Ensemble
interface plasma
Buse de protection de la torche avec languette IHS
N° de référence 120837
Fil de contact ohmique

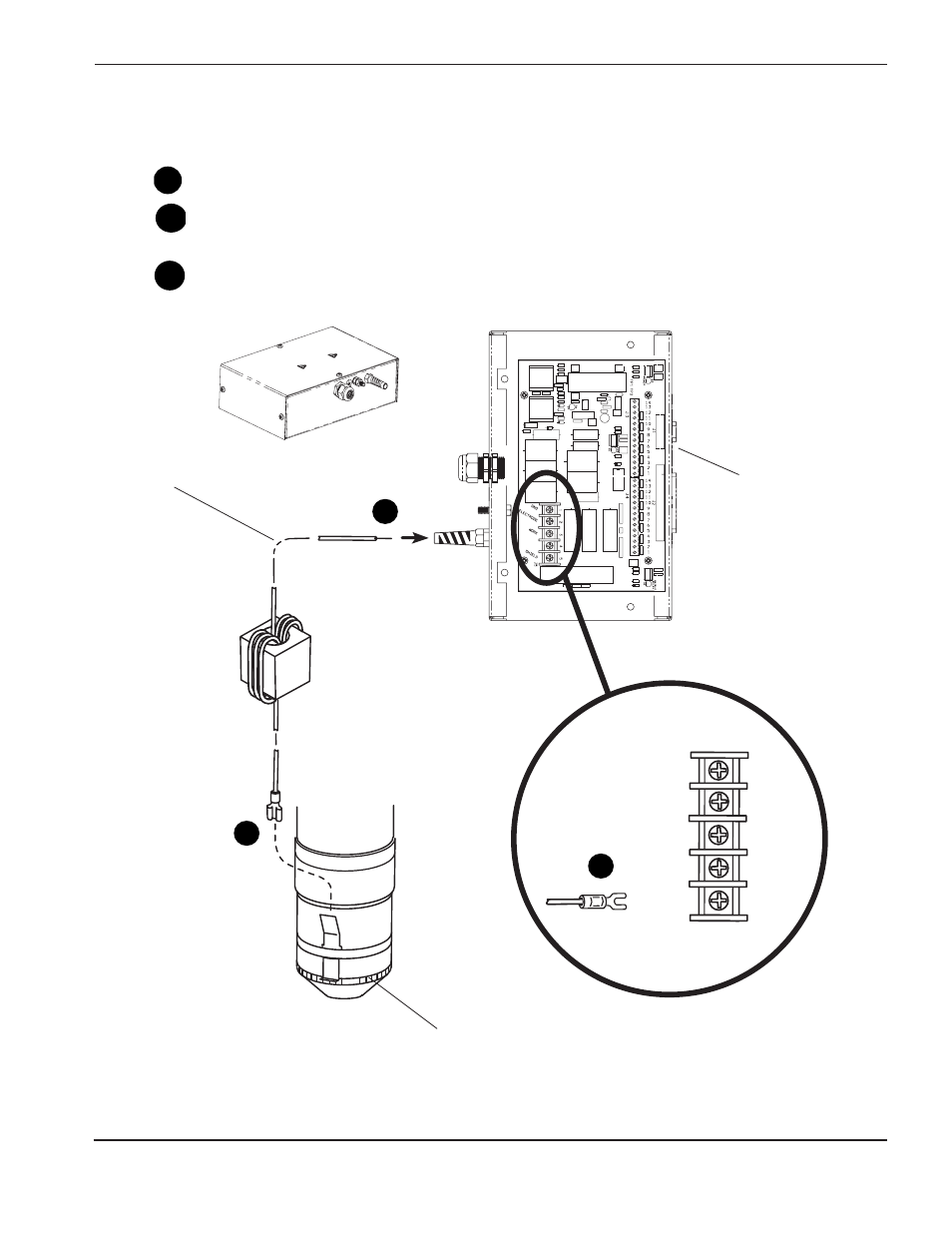

Figure 3f-4
Connexion du fil de contact ohmique du MAX200
Fil de contact ohmique
Voir figure 3f-4.
Faire passer le fil de contact ohmique dans le serre-câble du module d’interface plasma.
Placer une cosse à fourche de grosseur appropriée à l’extrémité du fil et fixer à la borne J5-5,
SHIELD.
Connecter l’autre extrémité du fil de contact ohmique à la languette IHS sur la buse de protection de
la torche.
C
B
A
