INSTALLATION
6/23/00
Command THC (X-Y)
Manuel d’instructions
3-3
Montage des unités du système
Avant d’interconnecter le système THC, assembler les unités selon les instructions en utilisant le matériel
dont le client doit disposer. Ne pas laisser les unités sur des étagères ou sur le sol sans qu’elles soient
protégées. Voir la section 2 intitulée Spécifications pour les dimensions des unités.
Module de commande THC
• Monter le module de commande THC près du contrôleur de la CNC pour accéder facilement à la source de
courant du système THC et pour placer et connecter les câbles. L’unité peut être montée dans la position
désirée à l’exception du module d’alimentation (prise de courant alternatif et interrupteur) pointé vers le
haut. Quatre trous de fixation nécessitant des attaches de 6 mm (1/4 po.) sont prévus à cet effet. Voir
figure 3-1.

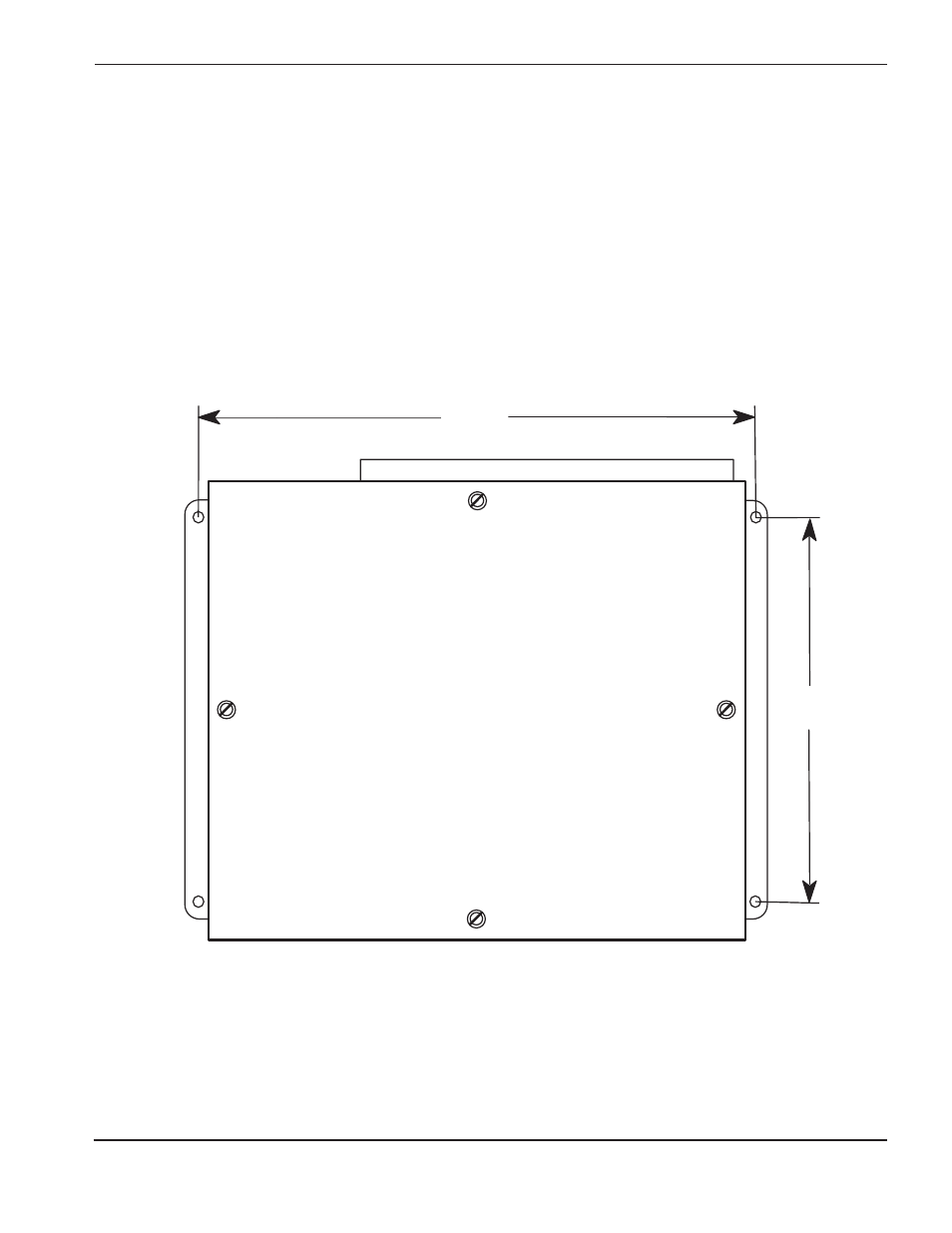

Figure 3-1
Montage du module THC
12 in.
(305 mm)
17.25 in.
(438 mm)
THC.70
