INSTALLATION
9
Command THC (X-Y) Manuel d’instructions 3-13

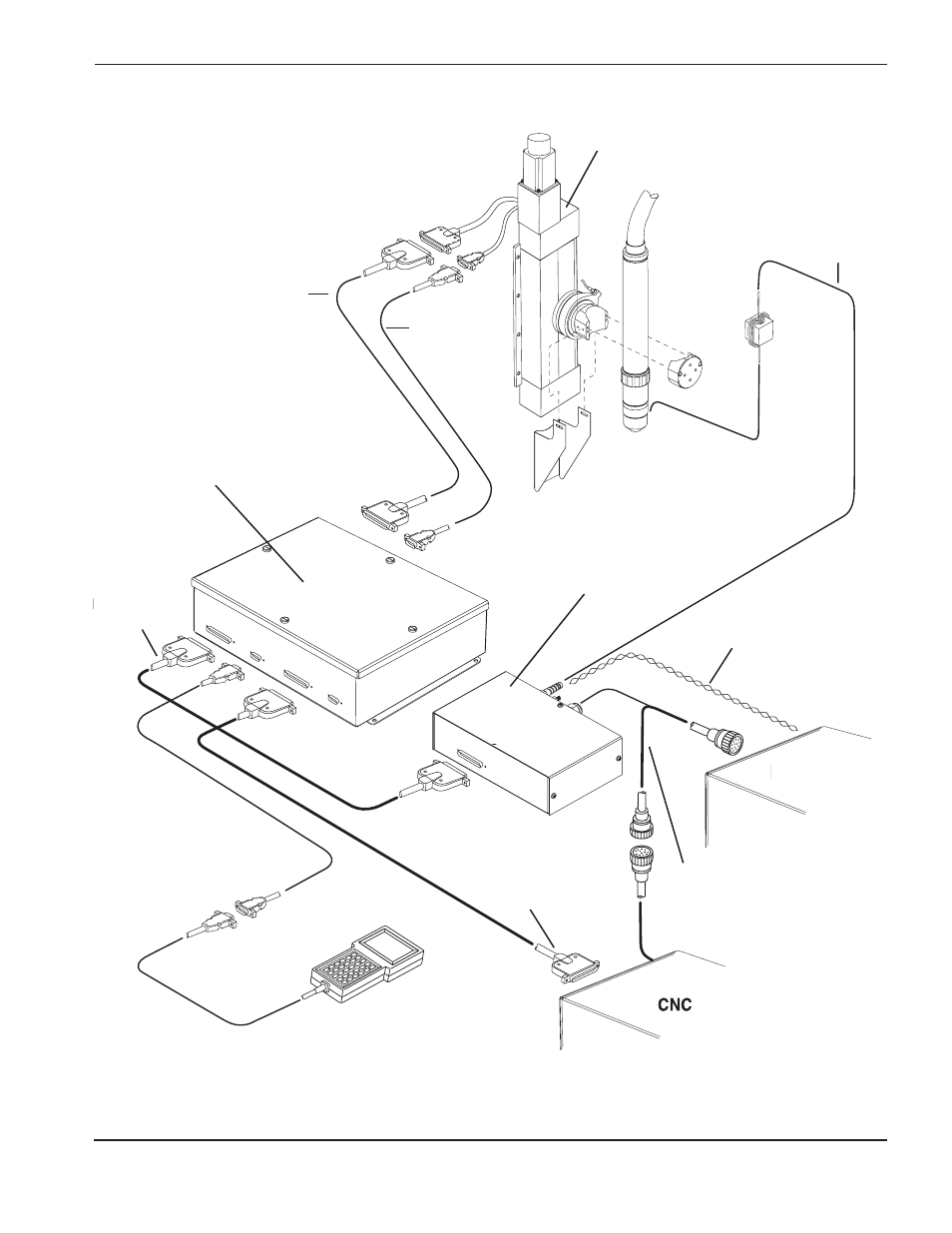

Figure 3-8 Câbles du système THC
Ensemble de
levage X-Y
Module de
commande THC
Câble d’interface
E/S du dispositif de
réglage en hauteur
Câble
d’entraînement
du moteur
Fil de contact
ohmique IHS
Câbles électrode et de
retour
Câble d’interface de la
source courant
Ensemble
interface plasma
Source de
courant
HT4400:
Voir la NOTE à la
page 3-12
Télécommande de l’opérateur en option
llustré avec câble prolongateur en option
Câble
d’interface
plasma
Câble d’interface
machine
