INSTALLATION
7
Command THC (X-Y)
Manuel d’instructions
3-5
Ensemble de levage X-Y

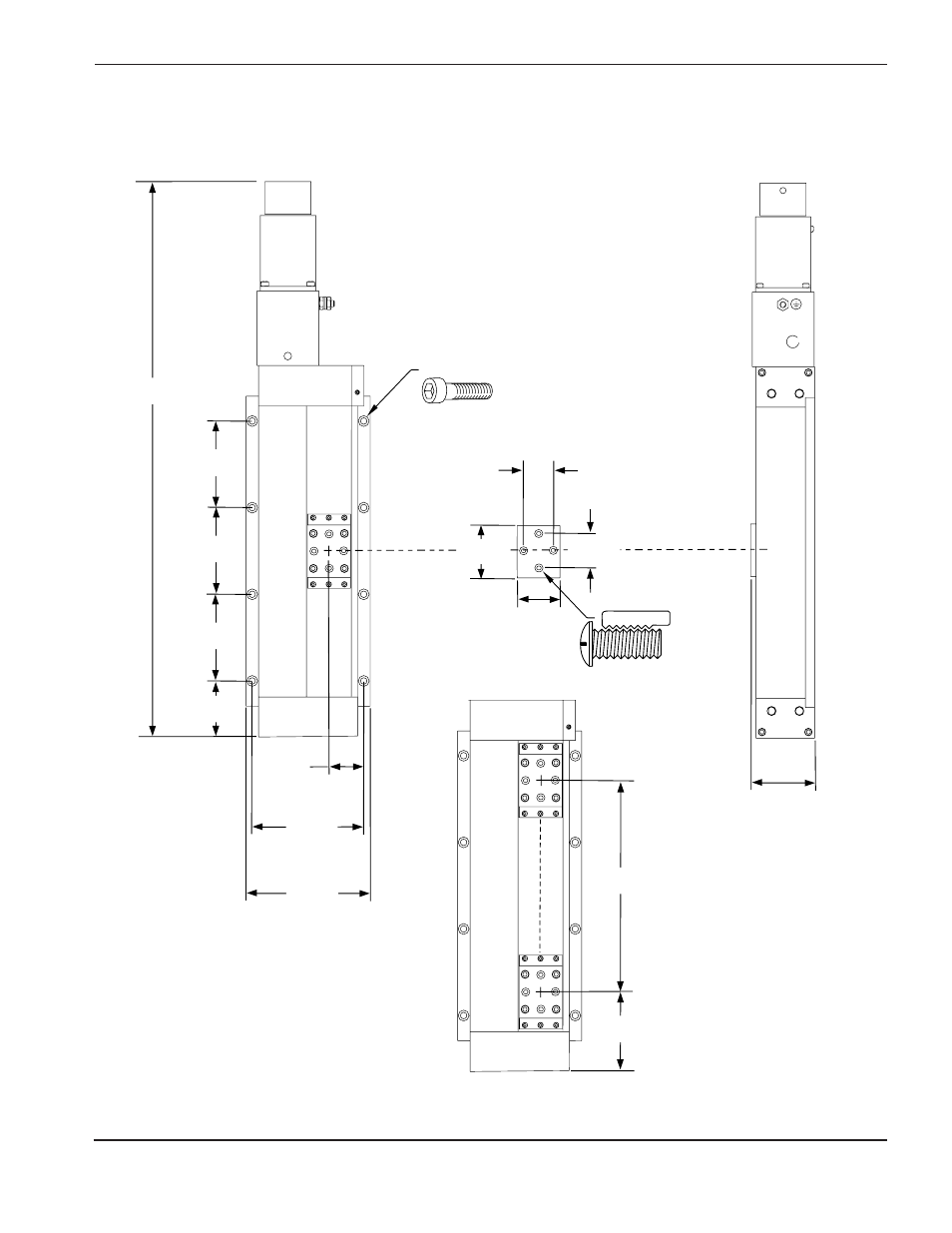

• Monter l’ensemble de levage X-Y sur la table de coupe X-Y. Voir figure 3-3.
Figure 3-3
Montage du dispositif de réglage en hauteur X-Y
THC.68
3.5"
(89 mm)
3.5"
(89 mm)
3.5"
(89 mm)
22.4"
(570 mm)
2.25"
(57 mm)
4.5"
(114 mm)
5.0"
(127 mm)
2.8"
(71 mm)
1/4-20
2.12"
(54 mm)
1.75"
(44.5 mm)
1.26"
(32 mm)
1.42"
(36 mm)
1.41"
(36 mm)
8.0"
(203 mm)
3.25"
(82.6 mm)
1/4" (6 mm)
