HPR130 INSTALLATION
9
3i-2
Command THC (X-Y)
Manuel d’instructions
AVERTISSEMENT
DANGER D’ÉLECTROCUTION
Couper tout courant électrique avant d’enlever le capot de la source de courant.
Placer le bouton-poussoir de la source de courant sur OFF (0) et placer le
sectionneur sur OFF. Aux États-Unis, adopter une méthode “verrouillage et
étiquetage” jusqu’à ce que l’entretien ou la réparation soit terminée. Dans les
autres pays, suivre les consignes de sécurité locales ou nationales.
Voir Figures 3i-1, 3i-2 et 3i-3
Déposer les panneaux latéraux gauche et droit de la source de courant.
Monter le CI d’interface plasma (041842) sur les 4 entretoises dans la source de courant.
Poser le câble d’interface machine (123760) du circuit de commande au circuit d’interface plasma.
C
B
A
Monter le CI d’interface plasma dans la source de courant HPR130
A

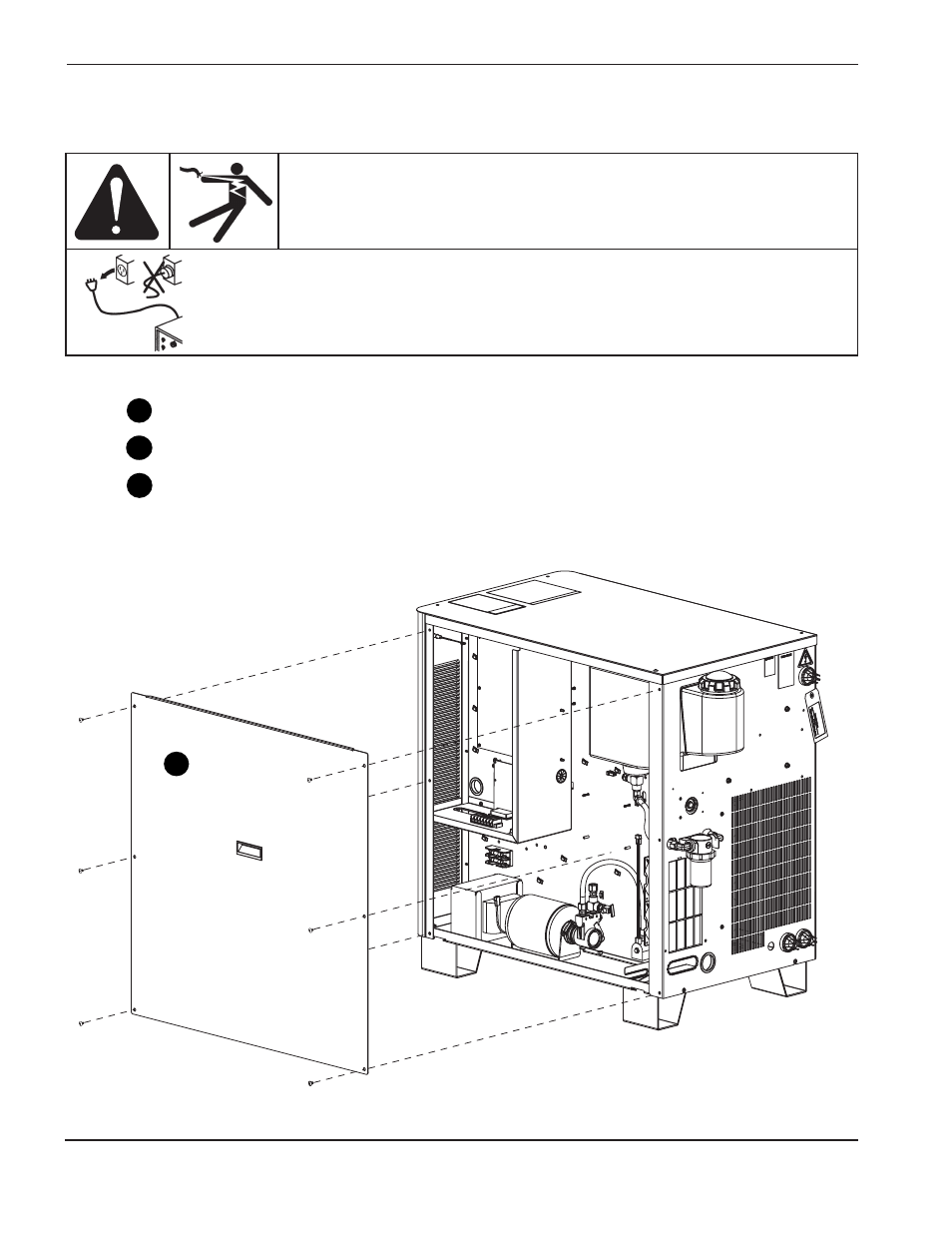

Figure 3i-1
Dépose du panneau latéral gauche
