HPR130 INSTALLATION
9
3i-4 Command THC (X-Y) Manuel d’instructions
Connexions d’interface plasma et du circuit E/S
Voir Figures 3i-4, .3i-5, 3i-6 et 3i-7
Couper l’attache tywrap sur les fils (25 et 26) regroupés au-dessous du THC.
Fixer le fil no 25 à la borne WORK et le fil no 26 à la borne ELECTRODE.
Couper le tywrap sur les fils (25 et 26) regroupés près du E/S.
Connecter le fil no 25 à la barre omnibus WORK (+).
Connecter le fil no 26 à la barre omnibus TORCH (-).
Fixer tous les fils et câbles selon les prescriptions.
D
C
B
A
Faisceau de fils fixé
par attache en place A
B

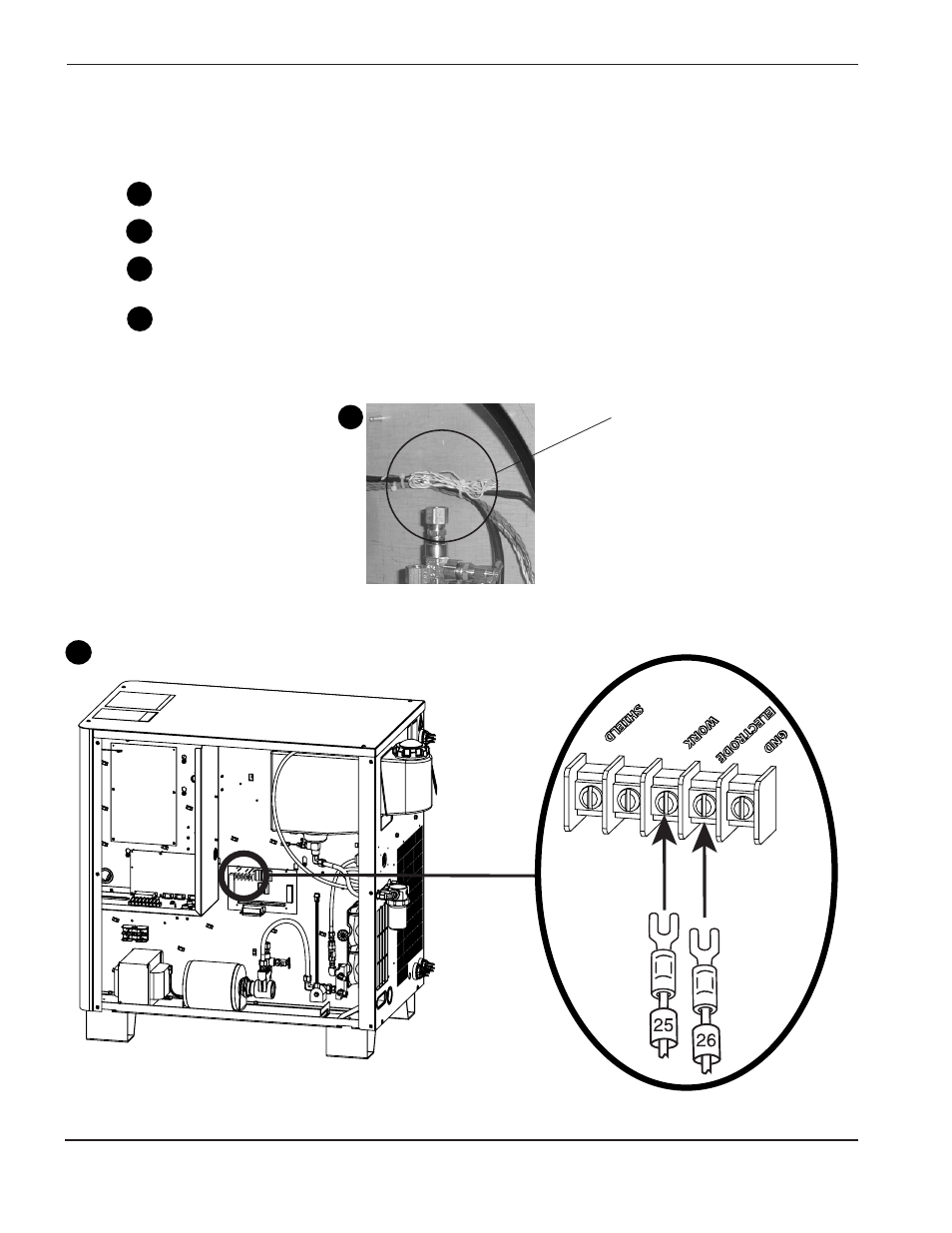

Figure 3i-4 Emplacement des fils interface plasma
Figure 3i-5 Connexion du CI d’interface plasma
