ENTRETIEN
9
Command THC (X-Y)
Manuel d’instructions
5-11
Figure 5-5

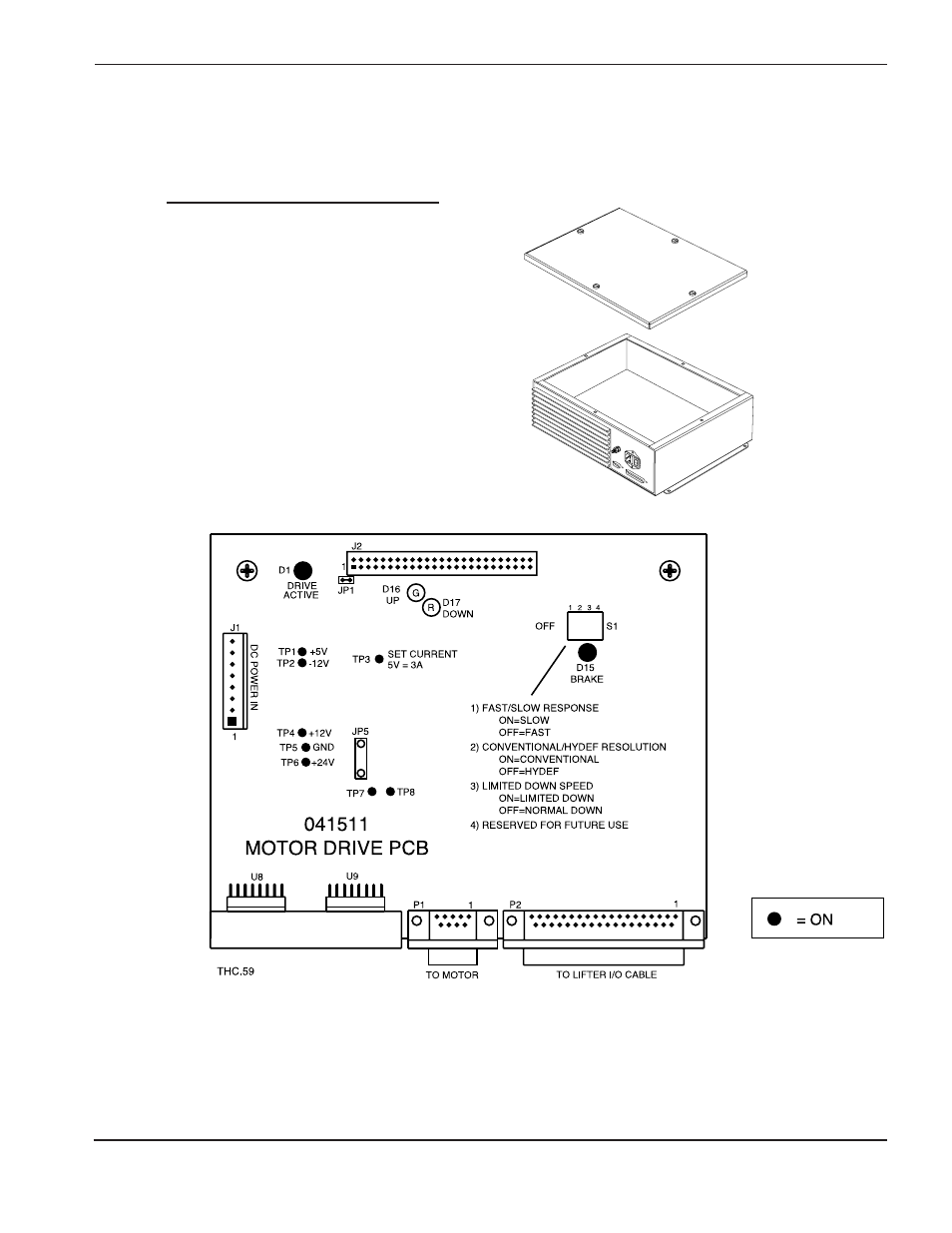

CI de l’entraînement moteur
Voyants du circuit d’entraînement du moteur lors d’une mise sous tension normale
Les DEL suivants sont situés sur l’entraînement moteur du CI à l’intérieur du module de commande. Voir la
figure 5-5.
DEL
Fonction du signal
État
D1
Entraînement actif
On
D15
Frein relâché
On*
D16
Vers le haut
Off
D17
Vers le bas
Off
* On = frein desserré
Off = frein serré
