INSTALLATION
6/23/00
3-24
Command THC (X-Y)
Manuel d’instructions

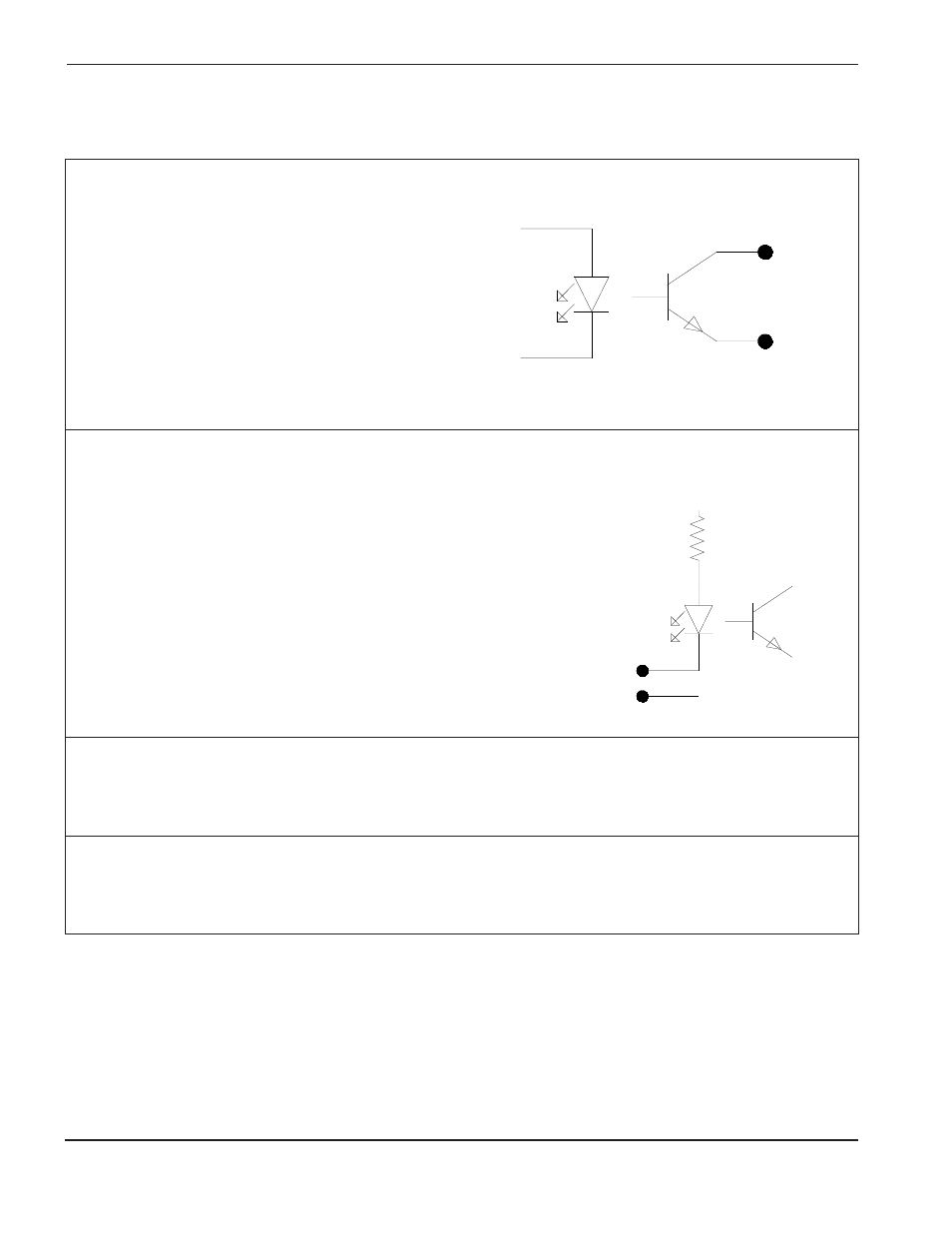

Notes : Figure 3-16
Sortie THC
24 V c.c. maximum
10 mA maximum
Sortie
+
-
Note 1. Toutes les sorties THC sont des transistors
couplés optiquement avec une capacité
maximale de 24 V c.c. et 10 mA.
Note 2. Toutes les entrées THC sont des signaux isolés
optiquement de 12 V c.c. Les signaux sont activés en
recevant 3 mA par entrée.
Note 3. Cavalier nécessaire dans la CNC. Voir les instructions à la page 3-14.
Nota 4. Interrupteur d’arrêt nécessaire dans la CNC. Voir les instructions à la page 3-14.
12 V c.c.
3,3 K
12 V retour
Entrée
+
-
Entrée THC
