HD3070 INSTALLATION
6/23/00
Command THC (X-Y)
Manuel d’instructions
3a-7
Fil de contact ohmique
Faire passer le fil de contact ohmique dans le serre-câble du module d’interface plasma.
Placer une cosse à fourche de grosseur appropriée à l’extrémité du fil et fixer à la borne J5-5,
SHIELD.
Connecter l’autre extrémité du fil de contact ohmique à la languette IHS sur la buse de protection de
la torche.
C
B
A
C
A
THC.76
B
SHIELD
2
3
1
4
5
J5
Ensemble
interface plasma
Buse de protection de la torche avec languette IHS
PAC184 N° de référence 120543
PAC186 N° de référence 020687
Fil de contact ohmique

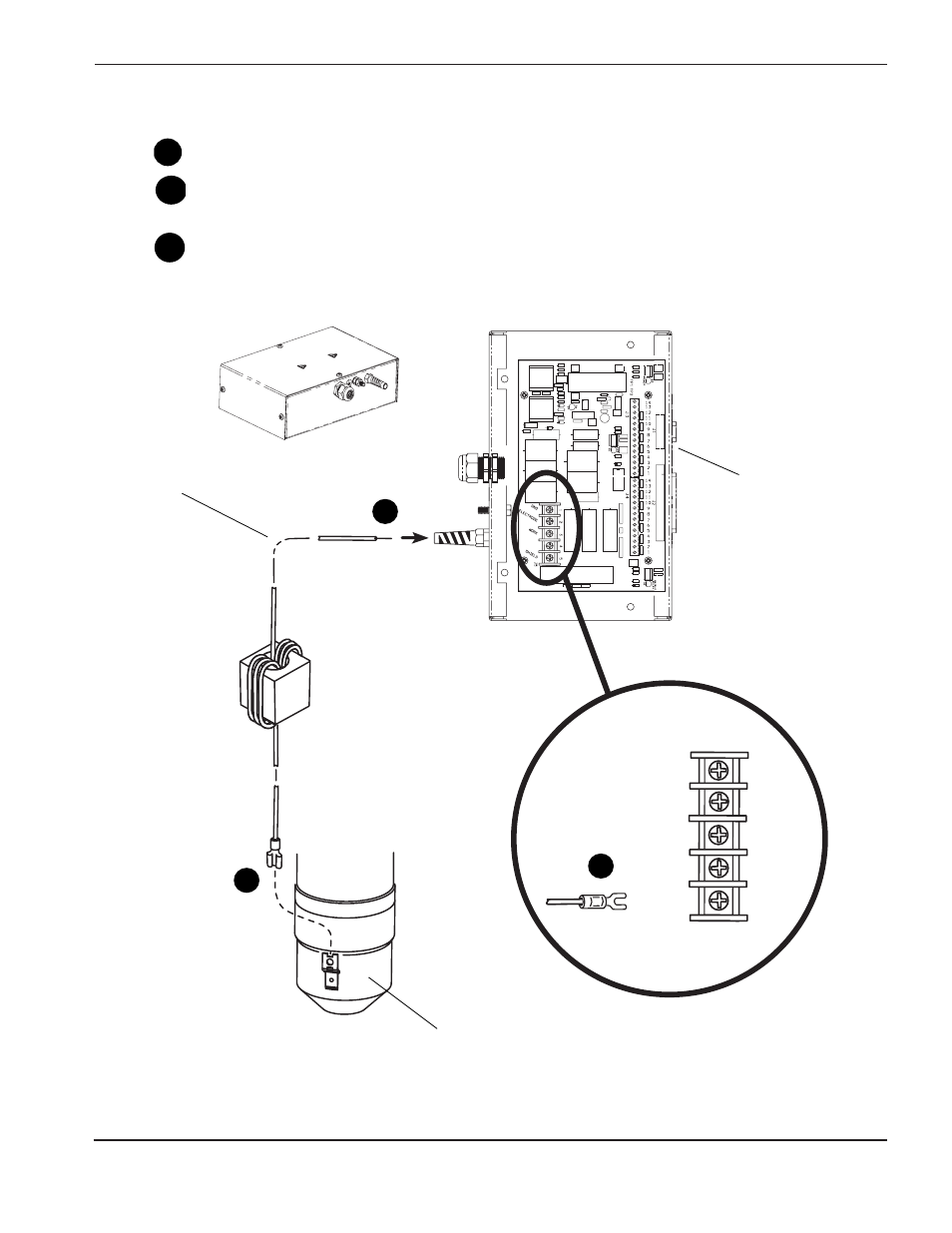

Figure 3a-4
Connexion du fil de contact ohmique du HD3070
