INSTALLATION
9
Command THC (X-Y) Manuel d’instructions 3-9
Unità di
sollevamento X-Y
10 8
Support en fibres de verre
Disjoncteur
instantané à air
comprimé
Vis hexagonales (4)
Vis hexagonales (2)
Fil raccordé au circuit d’arrêt
d’urgence
Tuyau
6 vis Collier
Collier
Bloc
Brun = 4
33,34 mm
Filtre/détendeur
Manomètre
Disjoncteur
instantané à air
comprimé
Pressostat de
dégagement,
normalement ouvert
Drainage de l’humidité
Orifice d’entrée
1/4 po. de filetage
NPTF 6,9 bar
Vis hexagonales (2) fournies
par le client 4 mm x 40 mm
ou 8-32 X 1-1/2 po.
Bleu = 3
(non connecté)
Noir = 1
Raccord de tuyau
Pièce d’écartement et 4 vis hexagonales non utilisées
si le disjoncteur instantané à air comprimé est installé.
1
1
2
3
3
6
4
5
5
7
10 8
3 2

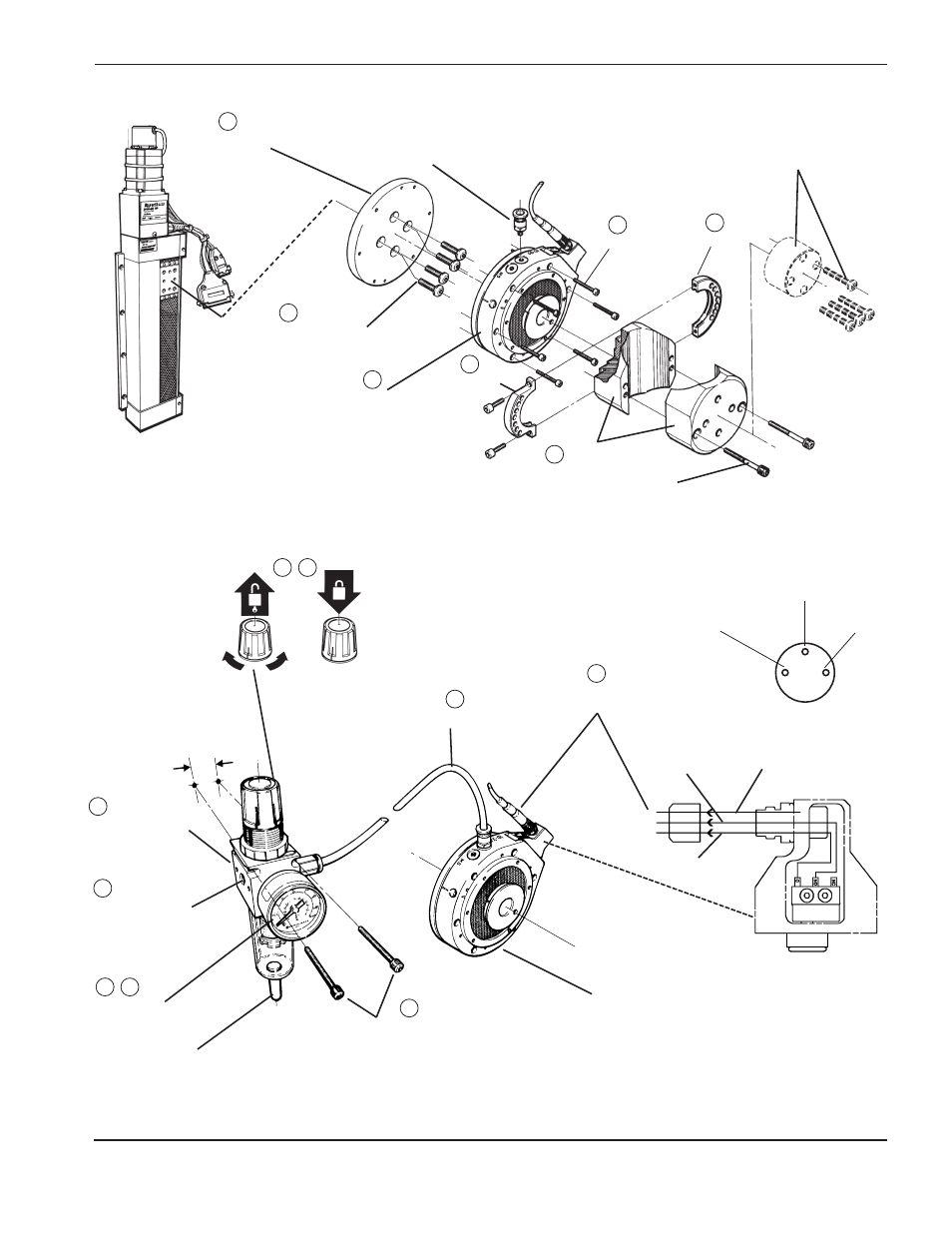

Figure 3-5 Disjoncteur instantané à air comprimé (optionel) de la torche de l’ensemble de levage X-Y
Broche n° 4
Broche n° 3 Broche n° 1
