HT2000 INSTALLATION
6/23/00
Command THC (X-Y) Manuel d’instructions 3b-3

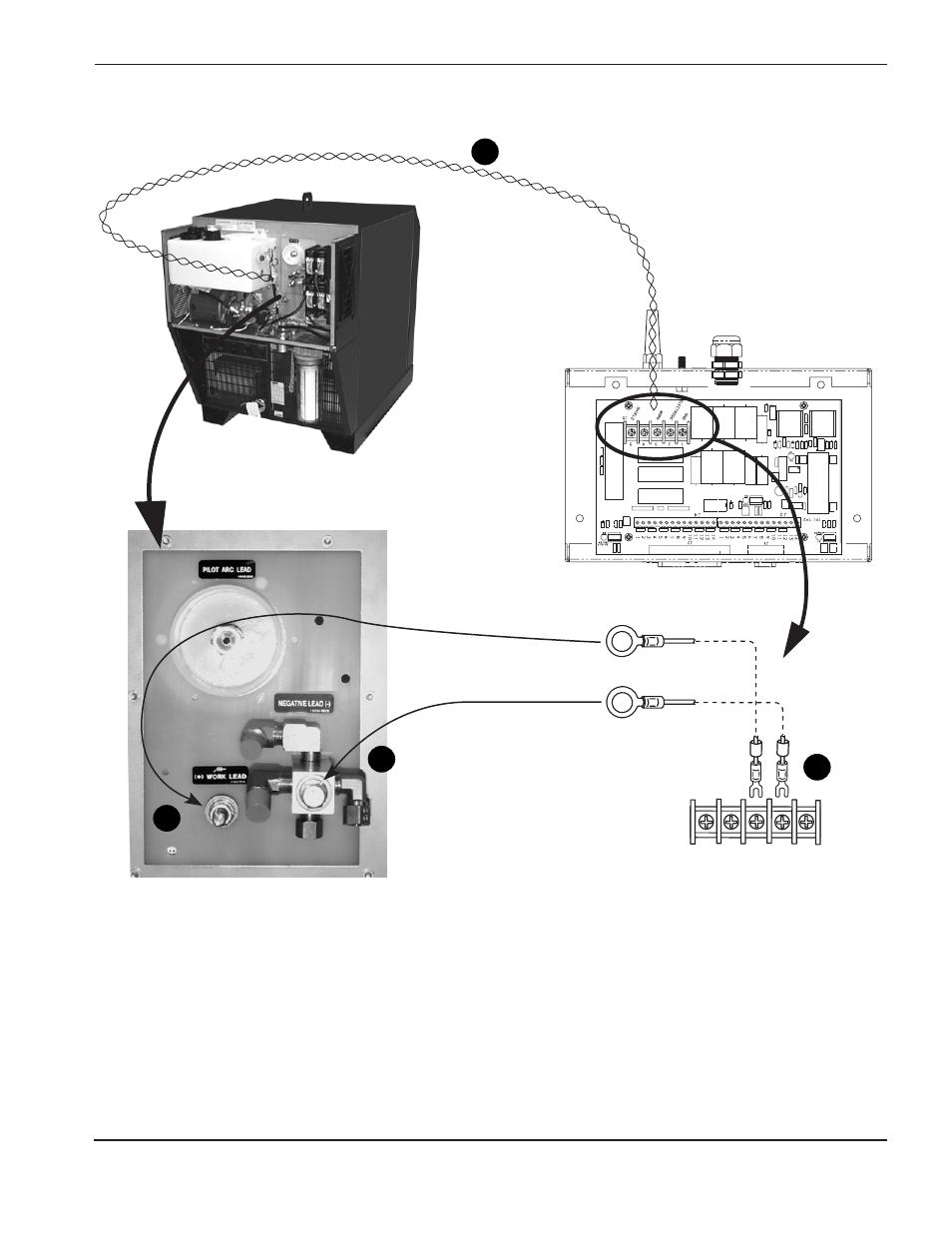

Figure 3b-1 Connexion des fils de détection du câble électrode et du câble de retour du HT2000
2 3 1 4 5
J5
+ -
THC.75
A
B
C
D
Ensemble interface
plasma
Panneau d’entrée/sortie
