HPR130 INSTALLATION
9
3i-6
Command THC (X-Y)
Manuel d’instructions
Fil de contact ohmique
Buse de protection avec languette IHS
n
o
220173

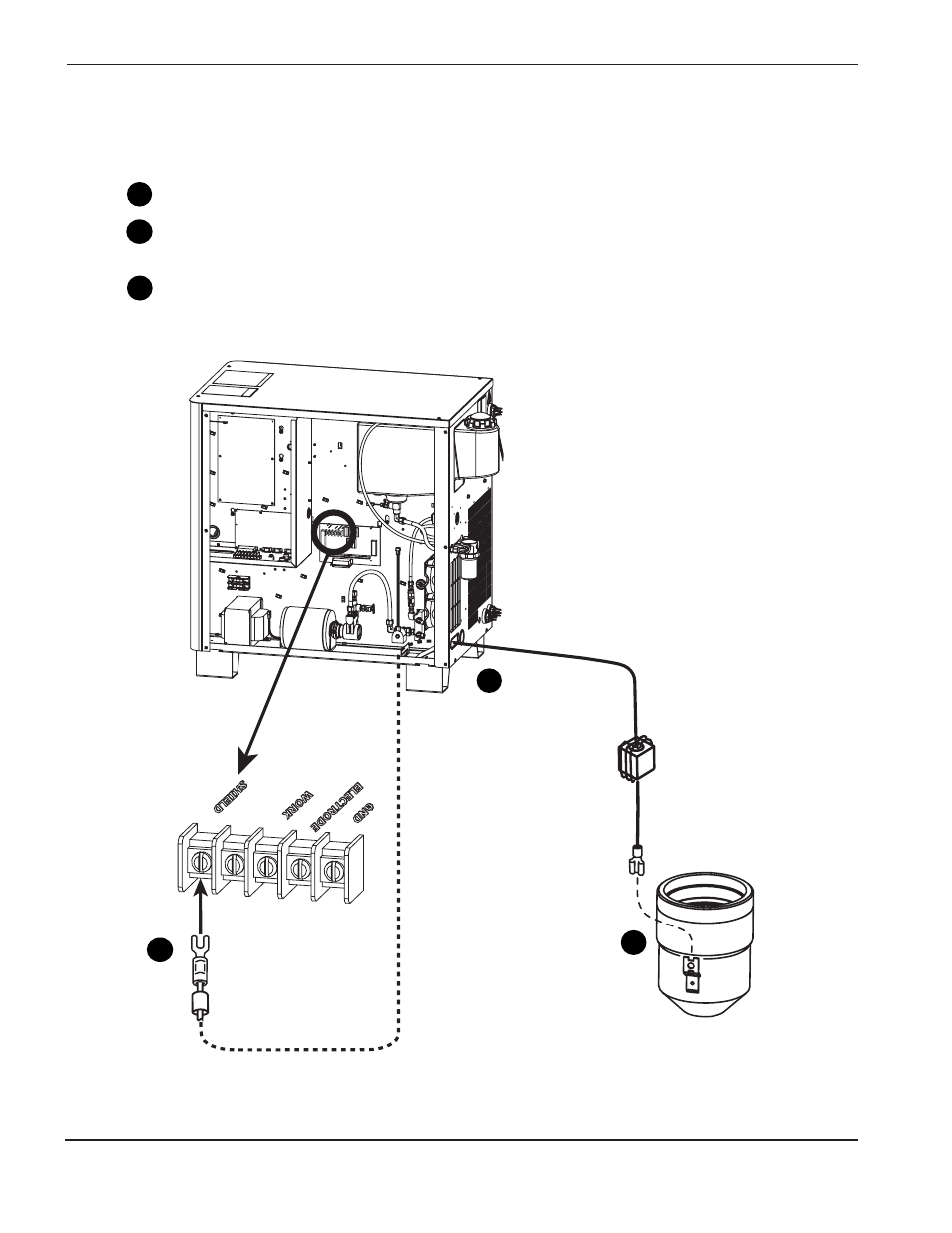

Figure 3i-8
Connexion du fil de contact ohmique
Fil de contact ohmique
Voir la figure 3i-8.
Faire passer le fil du contact ohmique dans le serre-câble de la source de courant.
Placer une cosse à fourche de la bonne dimension à l’extrémité du fil et connecter le fil à la borne,
SHIELD, du circuit imprimé d’interface plasma.
Connecter l’autre extrémité du fil de contact ohmique à la languette IHS sur la buse de protection de
la torche.
C
B
A
A
B
C
