HT2000LHF INSTALLATION
6/23/00
Command THC (X-Y)
Manuel d’instructions
3c-5

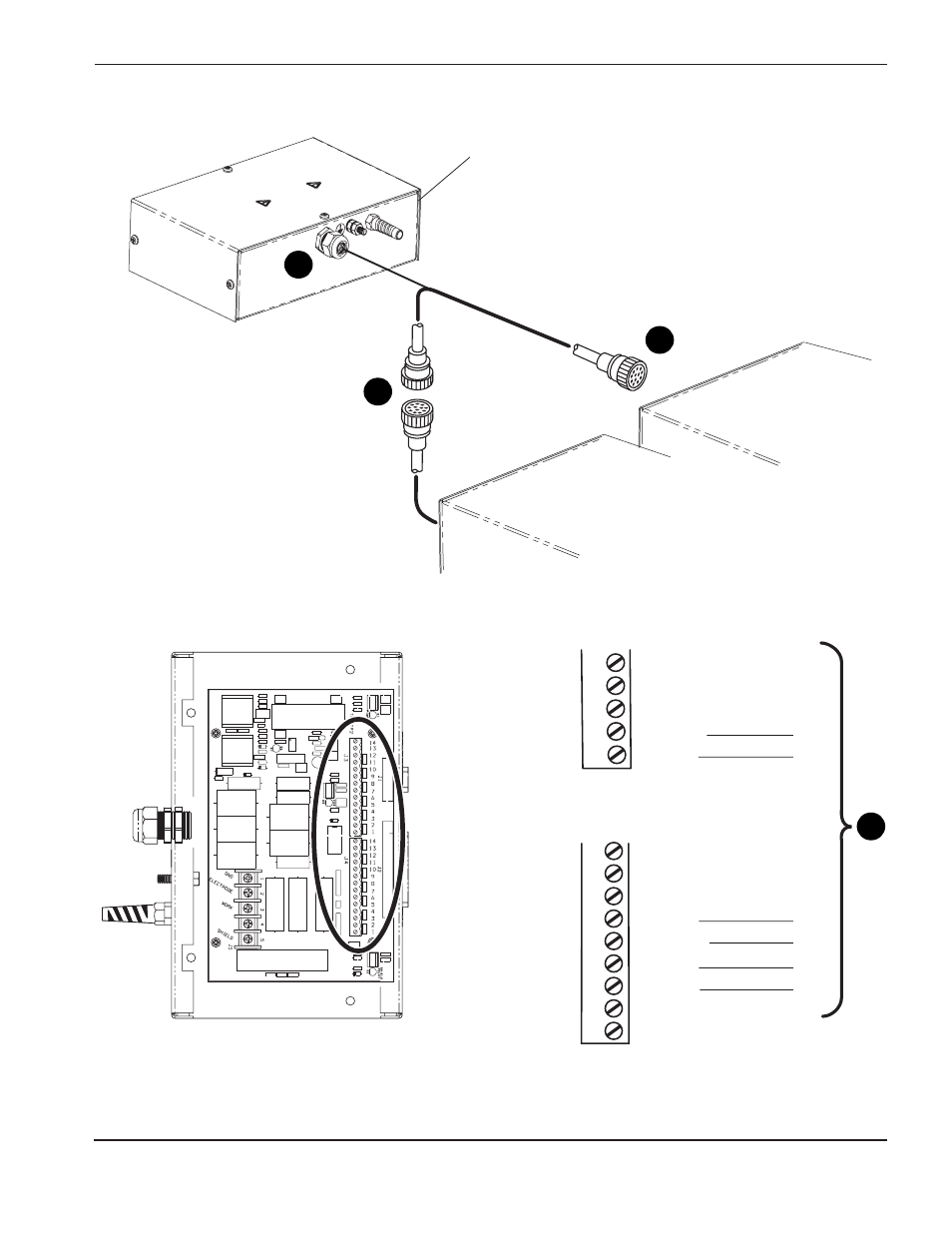

Figure 3c-2
Connexions du câble d’interface de la source courant HT2000LHF
Pierce Complete+
Pierce Complete-
Hold Ignition-
Hold Ignition+
Plasma Start
Plasma Start
24V -
24V +
8
7
6
5
4
3
2
1
J4
A
B
C
C
THC.79
4
3
2
1
J3
Pilot Arc-
Pilot Arc+
Transfer IN-
Transfer IN+
Ensemble interface plasma
Ensemble interface
plasma
Source de courant
CNC
Arc pilote -
Arc pilote +
Transfert -
Transfert +
Fin de perçage -
Fin de perçage +
Pause d’allumage -
Pause d’allumage +
Amorçage plasma -
Amorçage plasma +
24V -
24V +
Fil rouge
Fil noir
Fil noir
Fil blanc
Fil noir
Fil bleu
