NOMENCLATURE DES PIÉCES
9
6-4 Command THC (X-Y) Manuel d’instructions
Ensemble interface plasma
Nº Index Réf. Description Quantité
128494 Plasma interface assembly 1
1 Enclosure, plasma interface 1
2 128408 PC Board Assembly, plasma interface 1
3 041842 HPR PC Board Assembly, plasma interface 1

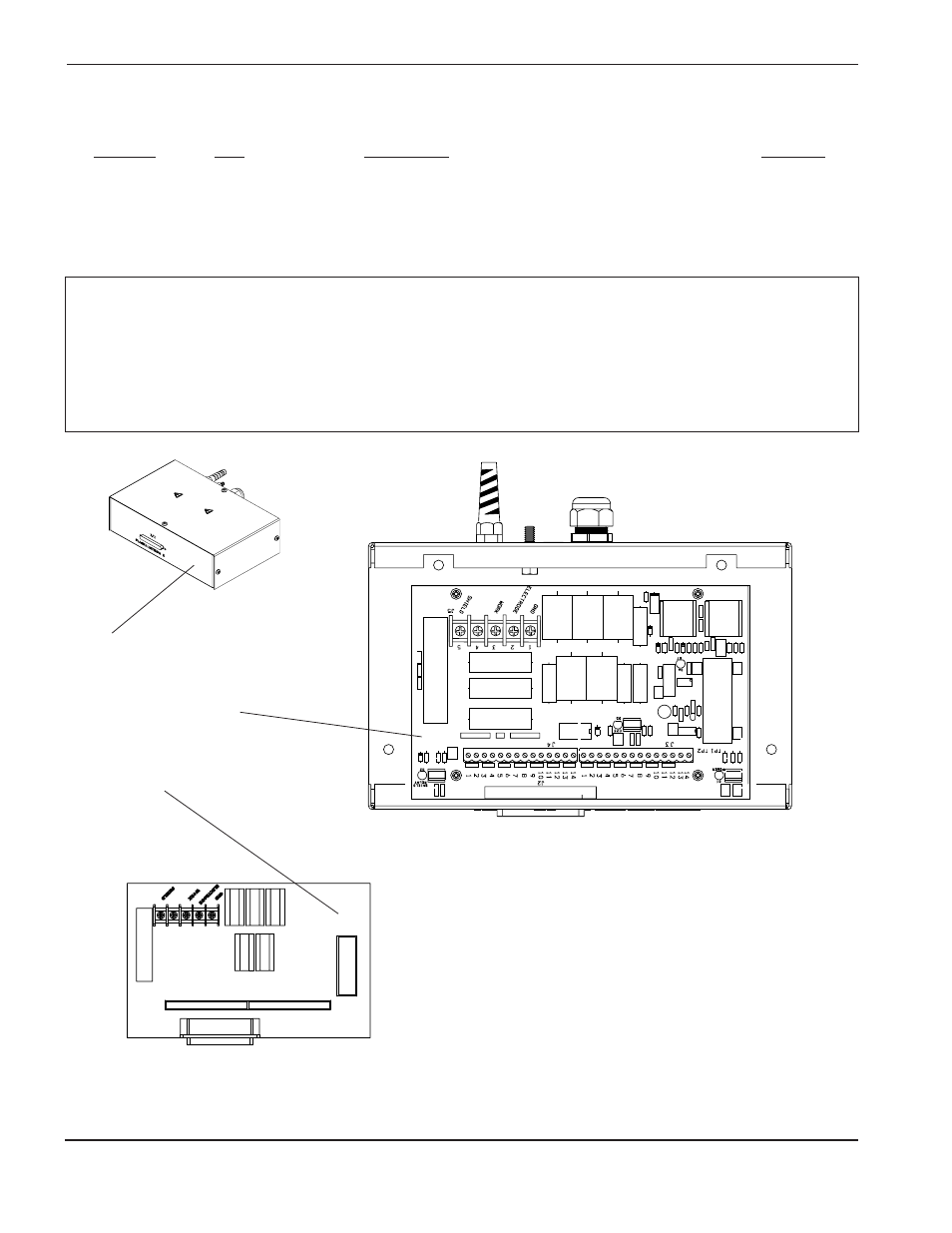

Figure 6-3 Ensemble interface plasma
THC.94 for HPR
1
2
3
Installation de l’HT4400 et du HPR130
Note: Les directives de montage du CI d’interface plasma dans la source courant HT4400 sont données à la
section 3h.
Les directives de montage du CI d’interface plasma dans la source de courant HPR130 sont données à
la section 3i.
Le boîtier d’interface plasma n’est pas utilisé pour l’installation du HT4400.
