ENTRETIEN
9
5-16
Command THC (X-Y)
Manuel d’instructions
Voyants du circuit d’interface lors d’une mise sous tension normale
Les DEL suivantes et les points d’essais se trouvent sur le circuit d’interface. Voir la figure 5-8.
DEL
Fonction du signal
État
D1
Alimentation
On
D2
Relais de blindage
Normalement On-Off quand l’arc s’amorce.
D5
Amorçage plasma
On quand le signal de démarrage de la source de courant est actif.
D6
Contact ohmique
Normalement Off-On quand la torche est en contact avec la tôle.
Les points d’essai TP 1 (terre) et TP2 (+) permettent de diviser la mesure de la tension électrode-pièce isolée
par 82.

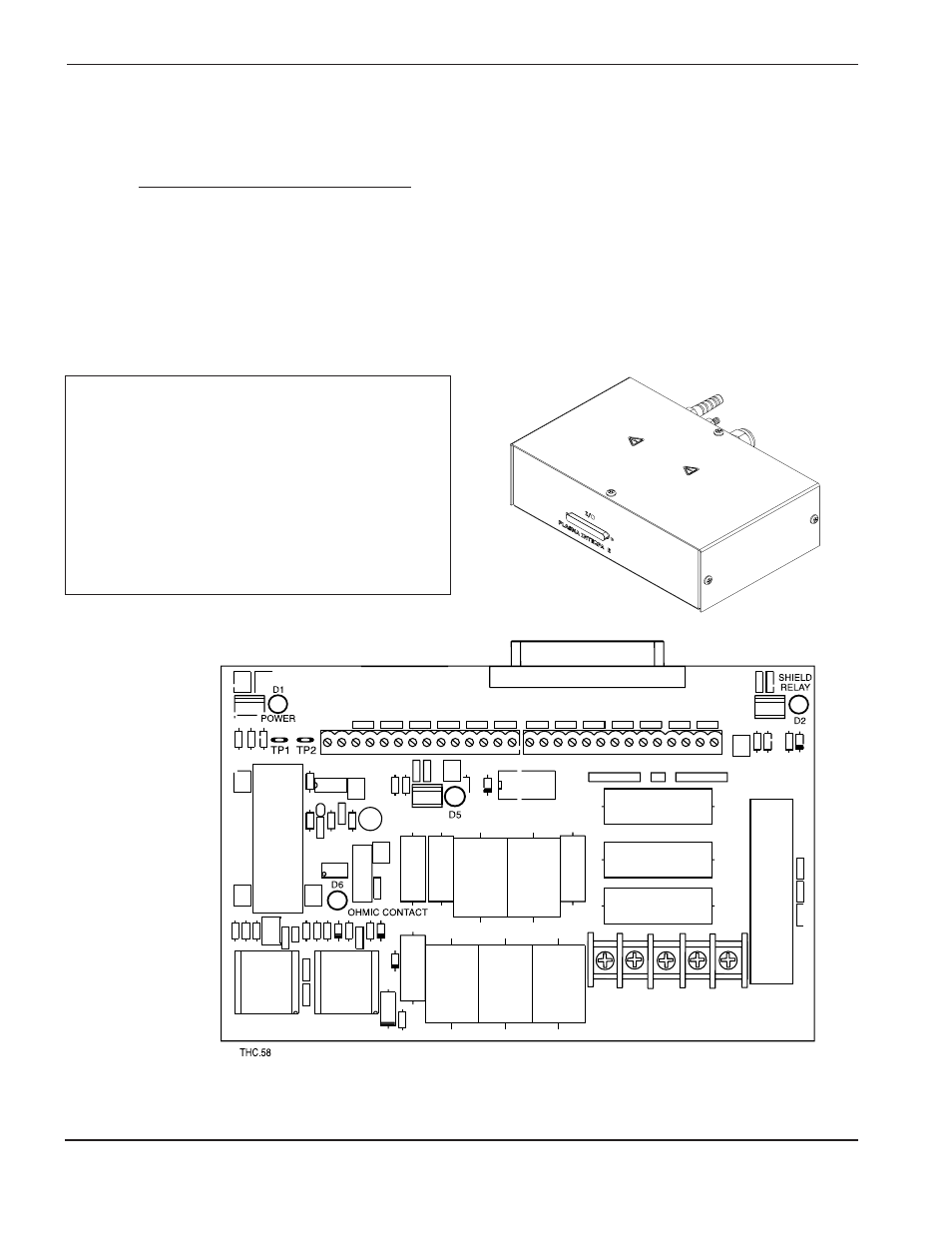

Figure 5-8
Circuit d’interface
Installation de l’HT4400 et du HPR130
Note:
Les directives de montage du CI d’interface
plasma dans la source courant HT4400 sont
données à la section 3h.
Les directives de montage du CI d’interface
plasma dans la source de courant HPR130
sont données à la section 3i.
Le boîtier d’interface plasma n’est pas utilisé
pour l’installation du HT4400.
