INSTALLATION
9
3-4 Command THC (X-Y) Manuel d’instructions
Ensemble interface plasma

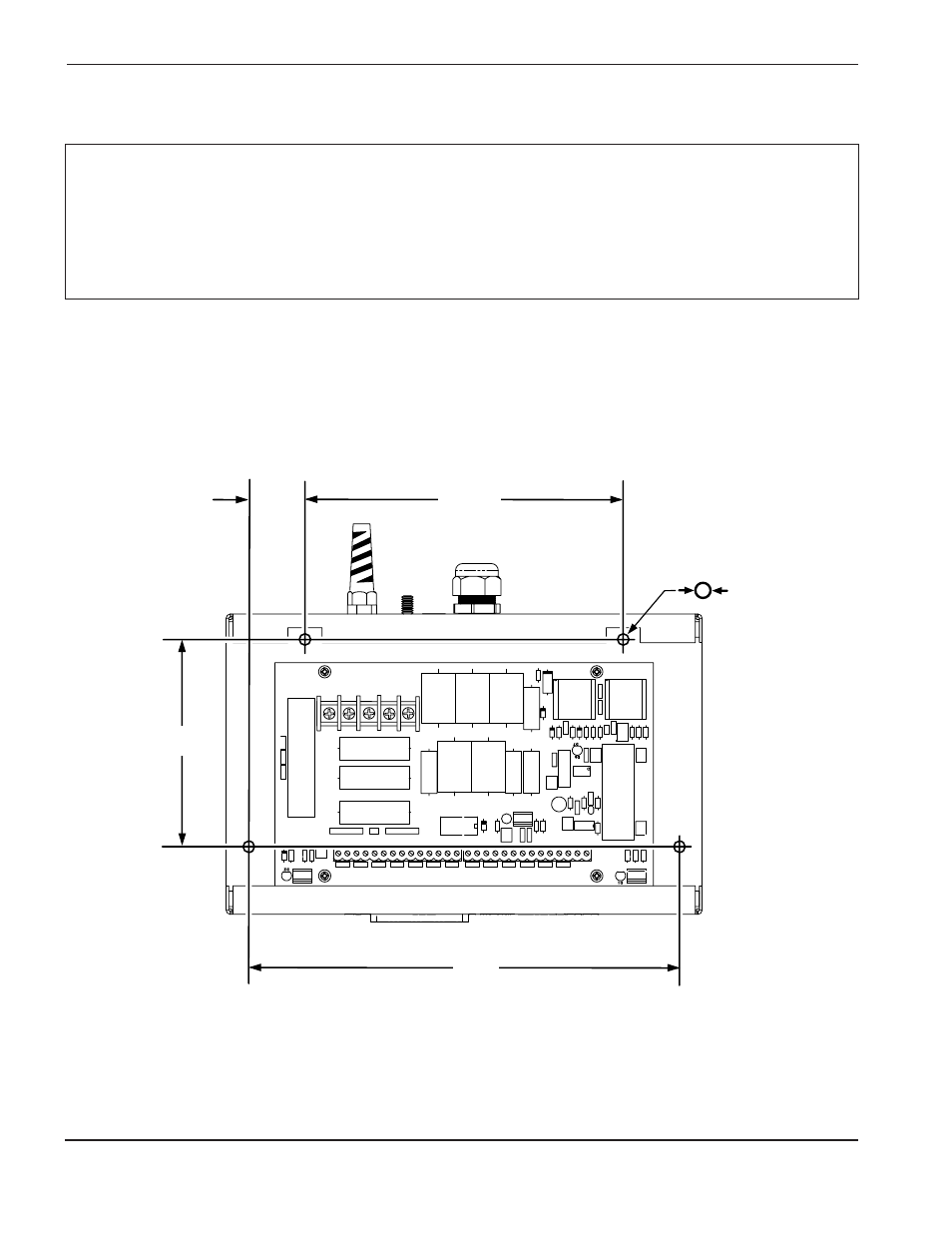

Figure 3-2 Montage du dispositif d’interface plasma THC
THC.99
0.25"
(6 mm)
7.0"
(178 mm)
4.6"
(117 mm)
9.5"
(241 mm)
1.25"
(32 mm)
• Monter l’ensemble interface plasma près du système d’alimentation électrique du plasma pour faciliter
la connexion des fils de transmission des signaux de commande et de traitement entre les unités.
L’ensemble peut être fixé dans la position désirée. Les trous de fixation nécessitent des attaches de 4 mm
(nº 8). Voir figure 3-2.
Installation de l’HT4400 et du HPR130
Note: Les directives de montage du CI d’interface plasma dans la source courant HT4400 sont données à la
section 3h.
Les directives de montage du CI d’interface plasma dans la source de courant HPR130 sont données à
la section 3i.
Le boîtier d’interface plasma n’est pas utilisé pour l’installation du HT4400.
