INSTALLATION
6/23/00
3-14 Command THC (X-Y) Manuel d’instructions
Câble d’interface machine
1. Signal d’installation du câble – Voir figure 3-9.
Le câble d’interface machine donne un signal pour vérifier que le câble est bien installé. La continuité doit
être assurée aux broches 3 et 22 de façon que le signal ne soit pas interrompu.
Placer un cavalier dans la CNC pour assurer la continuité entre les broches 3 et 22 quand le câble
d’interface machine est connecté à la prise CNC.
2
1 2 3
20 21 22
1
3
THC.86

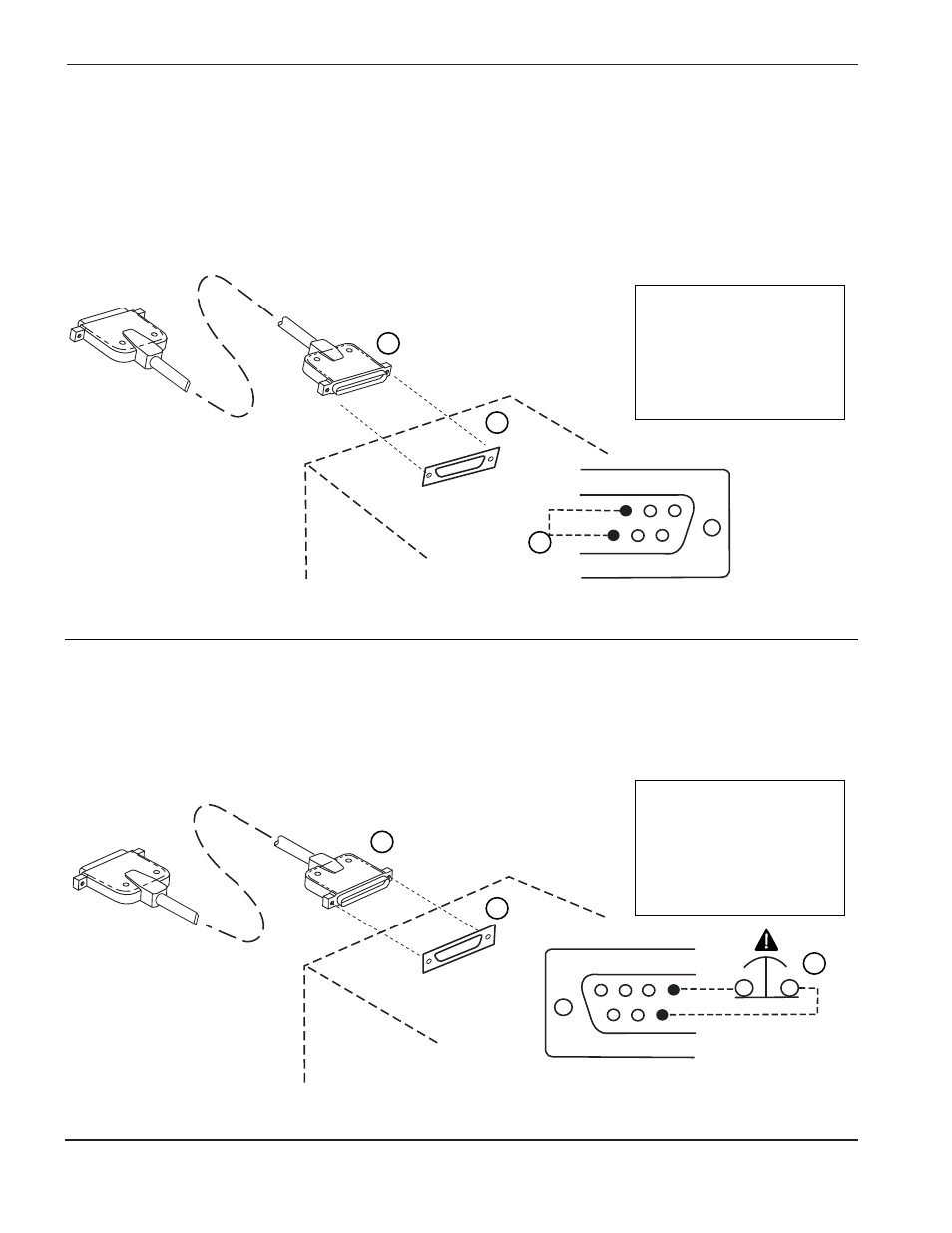

Figure 3-9 Signal d’installation du câble CNC
(1) Câble d’interface
machine
(2) Prise CNC
(3) Cavalier,
Fourni par le client
2. Signal d’arrêt d’urgence – Voir figure 3-10.
Le câble d’interface machine donne un signal pour l’arrêt d’urgence. La continuité doit être assurée aux
broches 16 et 35 de façon que le signal ne soit pas interrompu.
Monter un interrupteur normalement fermé dans la CNC pour assurer la continuité entre les broches 16 et
35 quand le câble d’interface machine est connecté à la prise CNC.
16 17 18
35 36 37
19
3
2
1
THC.85
Figure 3-10 Signal d’arrêt d’urgence de la CNC
(1) Câble d’interface
machine
(2) Prise CNC
(3) Interrupteur d’arrêt,
Fourni par le client
