HT2000 INSTALLATION
7
3b-6 Command THC (X-Y) Manuel d’instructions

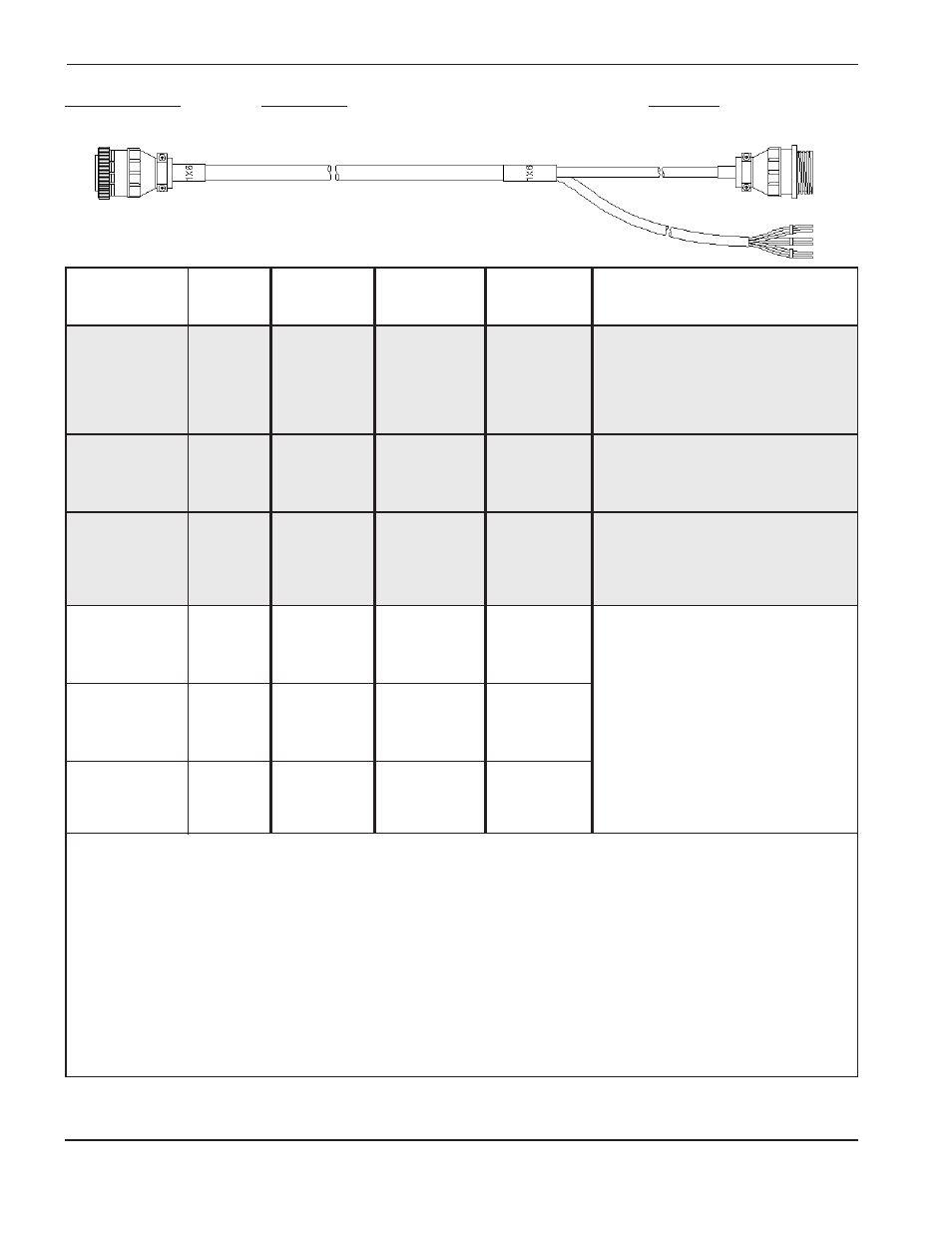

Figure 3b-3 Câble d’interface du HT2000 – Numéros de référence et liste des signaux
N° de référence Description Longueur
123329 HT2000 Power Supply Interface Cable 6 ft./1.8 m
Extrémité Extrémité
Nom Source de Extrémité interface
du signal Couleur courant (1X6) CNC plasma Fonction
Hold - Noir 5 Non J4-6 (En option) Signal Hold Ignition (I/O) (pause
Pause + Blanc 1 connectée J4-5 allumage I/O) utilisé pour le prégaz pendant
Gaine conductrice Gaine 10 l’IHS. Également utilisé par l’unité
conductrice d’alimentation électrique pour synchroniser le
fonctionnement de plusieurs installations de
torches.
Plasma Start - Noir 9 Non J4-4 Signal Plasma Start (amorçage plasma)
Amorçage plasma + Bleu 15 connectée J4-3 maintenu pendant la coupe plasma. Si le
Gaine conductrice Gaine 14 signal est perdu, le système doit être
conductrice redémarré.
Arc Transfer - Noir 32 Non J3-2 Signal Arc Transfer (transfert de l’arc). Le
Transfert de l’arc + Rouge 37 connectée J3-1 contact est fermé après le transfert de l’arc et
Gaine conductrice Gaine 26 le délai de perçage (réglé sur le panneau avant
conductrice de la source de courant). Fermeture de
contact sans charge.
Arc Voltage Noir 28 28 Non
Tension de l’arc Jaune 33 33 connectée
Gaine conductrice Gaine 27 27
conductrice
Not Used Noir 7 7 Non Ces signaux sont reliés à la CNC.
Non utilisé Brun 3 3 connectée Voir le manuel d’instructions HT2000 pour
Gaine conductrice Gaine 12 12 plus d’informations sur les signaux.
conductrice
Not Used Noir 16 16 Non
Non utilisé Vert 17 17 connectée
Gaine conductrice Gaine 18 18
conductrice
Les cases grises indiquent les connexions de l’interface plasma.
Autres points de connexion J4 et J3 de l’ensemble interface plasma :
• J3-5 (+) et J3-6 (-) – Contact de buse secondaire. Un signal optiquement isolé qui indique que la buse est en contact
ohmique avec la pièce à couper. Le contact ohmique est représenté par un (1) logique.
• J3-7 à J3-12 – Réservés à une utilisation ultérieure.
• J3-13 et J3-14 – Mise à la terre de sécurité.
• J4-1 (+) et J4-2 (-) – 24 V c.c. disponible, 500 mA maximum
• J4-7 et J4-8 – Signal de fin de perçage utilisé par la source de courant pour synchroniser la transition entre le flux de gaz
de perçage et le flux de gaz de coupe. L’utilisateur entre la valeur de ce délai dans la CNC. Signal de sortie.
• J4-9 à J4-14 – Réservés à une utilisation ultérieure.
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
