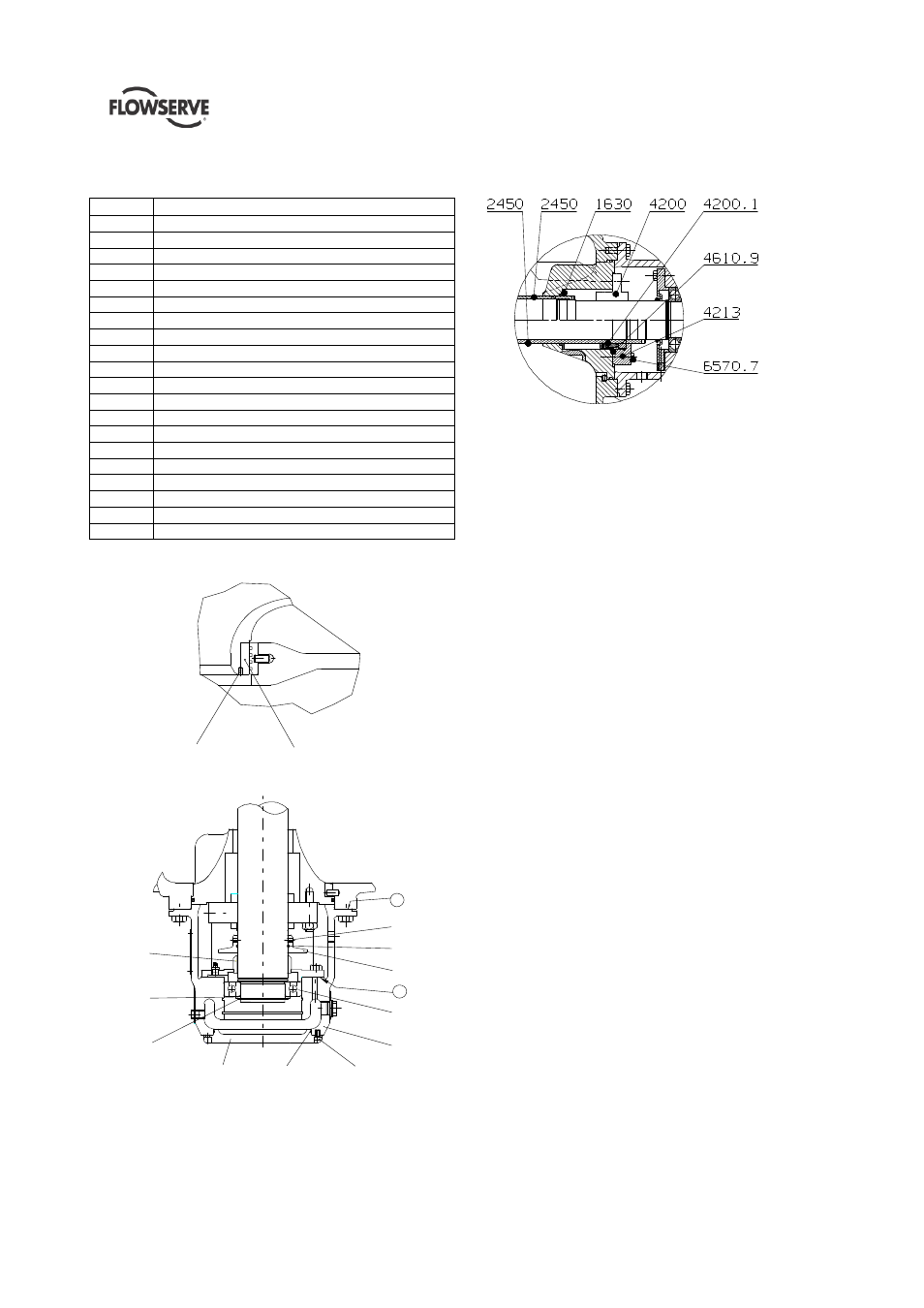

8.4.2 Nomenclature des options – LNNV - tailles
supérieures à 350 mm de bride de refoulement
Ref. no. Description
1630 Douille de laminage
2300 Bague d’usure de roue
2450 Chemise d’arbre
2500 Bague
2540.1 Déflecteur (liquide)
3011.2 Roulement à billes
3200 Corps de palier
3266 Couvercle de palier
3645.1 Rondelle-entretoise
4200 Garniture mécanique cartouche
4200.1 Garniture mécanique
4213 Couvercle de la garniture mécanique
4510.1 Joint circulaire
4610.3 Joint torique
4610.9 Joint torique
6544.1 Circlips
6570.5 Vis
6570.7 Vis
6814.1 Vis d’arrêt
6814.3 Vis d’arrêt
Bagues de roue
2300 6814.1
Roulement inférieur lubrifié à la graisse
4510.1 3266
6544.1
3645.1
3200
3011.2
6570.5
1
2500
4610.3
2540.1
6814.3
1
Note: La garniture à cartouche, les protections et les joints
labyrinthes de paliers peuvent également être installés en option
sur la LNNV. Voir la section 8.2.2 ci-dessus pour plus de détails.
Garnitures mécaniques à composants et à cartouche avec et
sans chemise
8.5 Plan de disposition général
Le plan de disposition général et les plans particuliers
exigés par le contrat seront envoyés à l'acheteur
séparément, sauf si le contrat impose que ceux-ci
soient inclus dans le manuel d'utilisation. Si nécessaire,
des copies des autres plans envoyés séparément à
l'acheteur devront être obtenues auprès de l'acheteur et
devront être conservés avec ce manuel d'utilisation.
