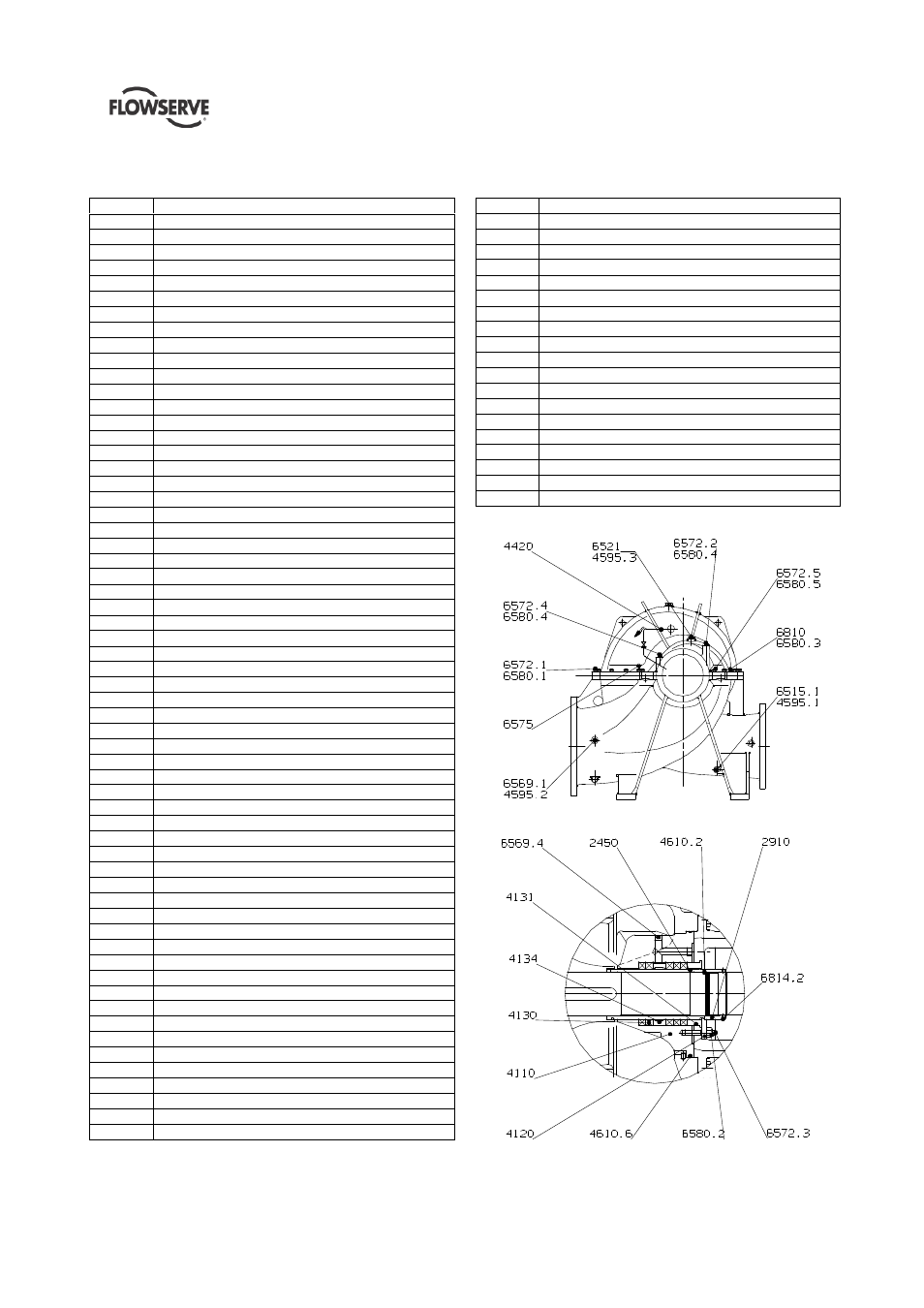

8.4.1 Nomenclature – LNNV – tailles supérieures à
350 mm de bride de refoulement
Ref. no. Description
1213 Demi-corps-inférieur
1214 Demi-corps-supérieur
1500 Bague d'usure
2100 Arbre
2200 Roue
2400 Chemise d'arbre
2450 Chemise d'arbre
2910 Écrou d'arbre
3011.1 Roulement à billes
3126 Rondelle de réglage
3200 Corps de palier
3200.1 Corps de palier
3260.1 Couvercle de palier
3260.2 Couvercle de palier
3266 Couvercle de palier
3300 Coussinet
3400 Chemise d'arbre du palier
3645 Rondelle-entretoise
3712 Écrou de roulement
3853 Graisseur
4110 Boîtier de presse-étoupe
4120 Fouloir
4130 Garniture de presse-étoupe
4131 Bague fouloir
4134 Lanterne d'arrosage
4137 Tôle d'égouttures
4305.1 Bague d'étanchéité arbre
4305.2 Bague d'étanchéité arbre
4305.3 Bague d'étanchéité arbre
4420 Tuyauterie du liquide de barrage
4590 Joint plat
4595.1 Joint circulaire
4595.2 Joint circulaire
4595.3 Joint circulaire
4595.4 Joint circulaire
4595.5 Joint circulaire
4595.6 Joint circulaire
4595.9 Joint circulaire
4610.1 Joint torique
4610.2 Joint torique
4610.6 Joint torique
4610.7 Joint torique
4610.8 Joint torique
4610.10 Joint torique
6415 Chapeau
6515.1 Bouchon de vidange
6515.2 Bouchon de vidange
6521 Bouchon de purge d'air
6541 Rondelle frein d'écrou
6544 Circlips
6569.1 Bouchon
6569.2 Bouchon
6569.3 Bouchon
6569.4 Bouchon
6569.5 Bouchon
6570.4 Vis
6570.5 Vis
6570.6 Vis
6570.8 Vis
6570.9 Vis
6572.1 Goujon fileté
6572.2 Goujon fileté
6572.3 Goujon fileté
6572.4 Goujon fileté
6572.5 Goujon fileté
6575 Vis d'extraction
6579 Boulon a six pans creux
6580.1 Écrou
6580.2 Écrou
6580.3 Écrou
6580.4 Écrou
6580.5 Écrou
6700.1 Clavette
6700.2 Clavette
6700.3 Clavette
6810 Goupille
6811.1 Goupille cylindrique
6811.2 Goupille cylindrique
6811.3 Goupille cylindrique
6814.2 Vis d'arrêt
Vue de la flèche A
Configuration presse étoupe
