4 INSTALLATION
L'équipement fonctionnant en zone dangereuse
doit respecter les réglementations de protection contre
les explosions. Voir section 1.6.4, Produits utilisés dans
des atmosphères potentiellement e xplosives.
4.1 Implantation
La pompe doit être implantée de manière à disposer
d'un espace libre suffisant pour l'accès, la ventilation, la
maintenance et l'inspection, avec une hauteur libre
importante pour le levage ; et elle devra être placée le
plus près possible de l'alimentation en liquide qui doit
être pompé.
Voir le plan de dispositions générales pour le groupe de
pompage.
4.2 Assemblage
Les moteurs peuvent être livrés séparément dans le cas
des pompes LNNV, généralement pour les châssis de
tailles 400 et plus. Il appartient à l'installateur de
raccorder le moteur à la pompe et de les aligner comme
indiqué en section 4.5.2.
4.3 Fondation
Il existe différentes méthodes pour
installer des groupes de pompes sur leurs fondations.
Le choix dépendra de la taille du groupe, de son
emplacement et du niveau de bruit/vibration admissible.
Le non-respect des règles de l'art relatives à une
fondation correcte et à une bonne assise peut conduire
à une défaillance de la pompe et par conséquent à
l'annulation des conditions de garantie.
Les conditions suivantes doivent être respectées:
a) La plaque de base doit être montée sur une
fondation solide, soit une dalle de ciment
d'épaisseur et de qualité appropriées soit sur une
structure métallique robuste. (Elle NE DOIT PAS se
déformer ou être tirée vers le bas sur la surface de
la fondation, mais elle doit être bien soutenue pour
maintenir l'alignement initial).

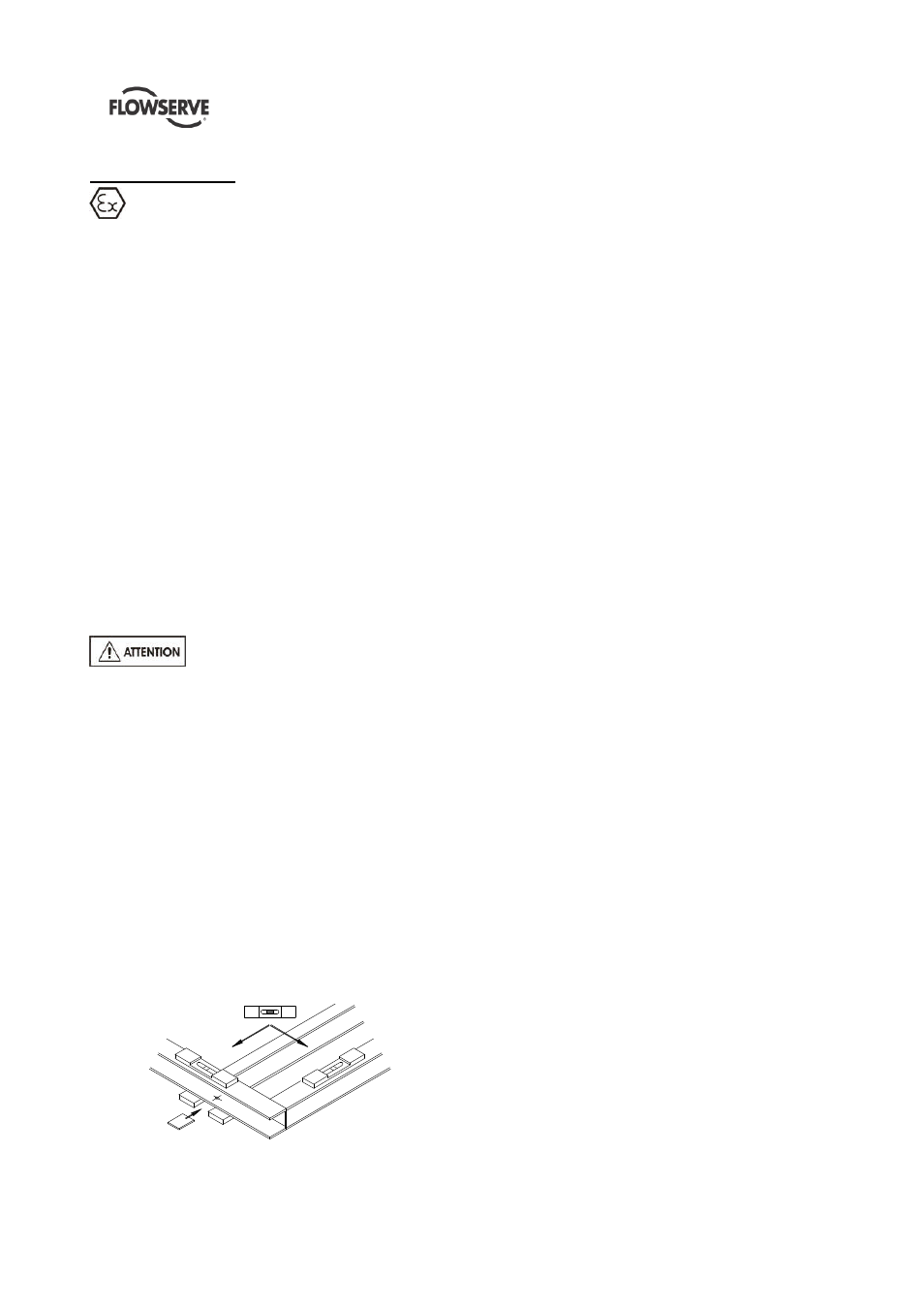

b) Installer la plaque de base sur des plaques
uniformément espacées et placées à côté des
boulons d'ancrage.
c) Mettre à niveau en plaçant des cales entre la
plaque de base et les plaques.
d) La pompe et le moteur d'entraînement ont été
alignés avant leur expédition; cependant on doit
vérifier l'alignement de la pompe et du demi-
accouplement du moteur. S'il est incorrect, ceci
indique que la plaque de base s'est déformée et
qu'elle doit être corrigée en modifiant le nombre et
l'emplacement des cales.
e) Les pompes verticales doivent être montées en
utilisant les méthodes pratiques décrites pour les
pompes montées sur plaques de base. (Dans le
cas de pompes de plus grandes dimensions, il peut
être nécessaire d'installer le moteur après avoir
installé la pompe - voir la section 4.5.2).
f) Si la pompe est entraînée par un arbre à cardan, il
peut être nécessaire de décaler l'arbre de la pompe
par rapport au moteur d'entraînement pour optimiser
la durée de vie du roulement de l'arbre à cardan. Ce
décalage sera généralement compris entre 0 et 4
degrés, selon la conception de l'arbre. Consulter les
instructions séparées avant l'installation.
g) Tout support pour les chaises paliers de l'arbre à
cardan ne doit pas présenter de fréquence de
résonance entre 0.8 et 1.2 N où N = vitesse de
fonctionnement de la pompe.
h) Si elles ne sont pas fournies, des protections doivent
être installées comme nécessaires pour répondre
aux exigences de l’ISO 12100 et EN953 et à toute
autre réglementation locale de sécurité en vigueur.
4.4 Scellement
Chaque fois que cela est nécessaire, on procédera au
scellement des tiges de fondation.
Après avoir ajouté les raccords de tuyauterie et vérifié à
nouveau l'alignement de l'accouplement, la plaque de
base doit être scellée en appliquant les pratiques
techniques correctes. Les plaques de base usinées en
acier, en fonte ou en résine époxyde peuvent être
remplies de ciment. Les plaques de base en acier plié
doivent être cimentées pour positionner leurs semelles.
En cas de doute, contacter le centre de service le plus
proche pour demander conseil.
Le scellement au ciment assure un contact solide entre
le groupe et les fondations, empêche le déplacement
latéral de l'équipement en fonctionnement et amortit les
vibrations résonnantes.
Les tiges de scellement ne doivent être serrées à fond
qu'après prise du ciment.
