Programmation de déplacements d'outils en
DIN/ISO

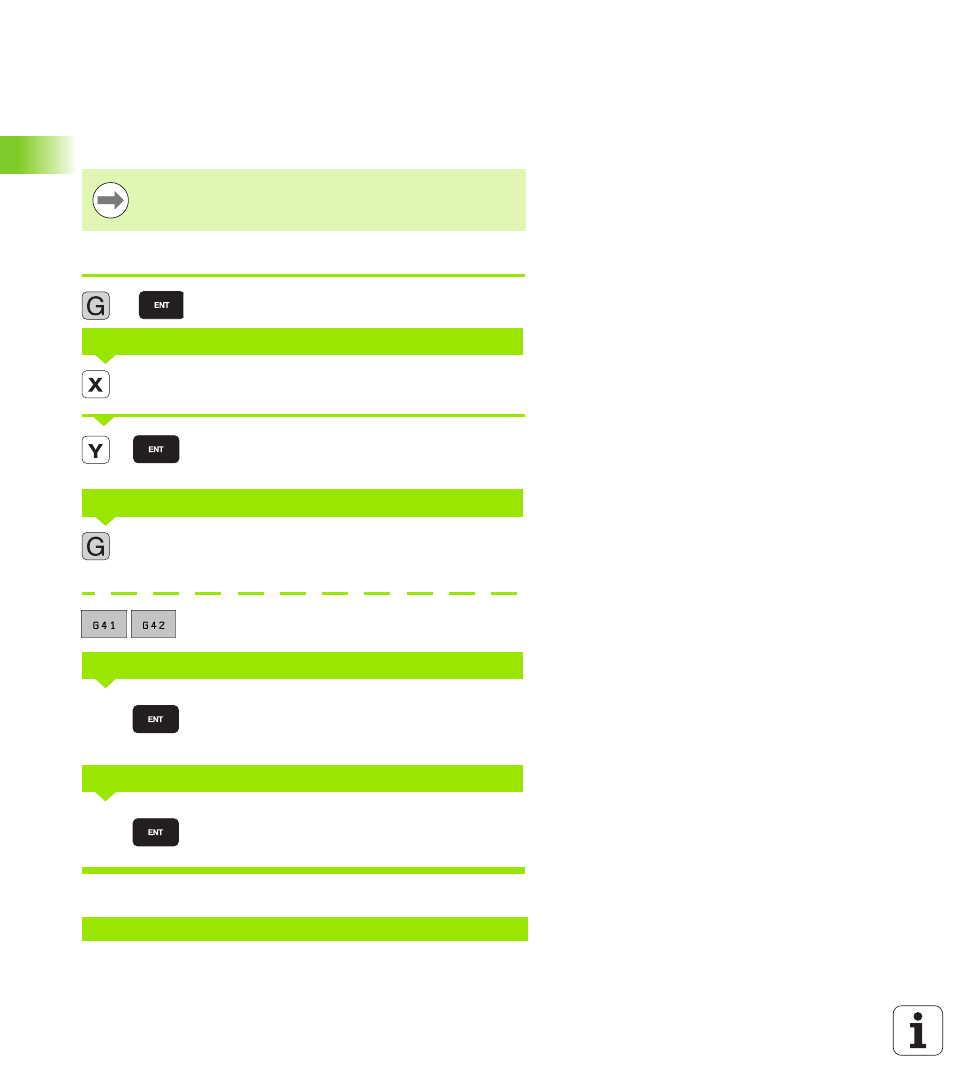

Pour programmer une séquence, sélectionnez une touche de fonction
DIN/ISO sur le clavier alphabétique. Vous pouvez aussi utiliser les
touches de contournage grises pour obtenir le code G correspondant.
Exemple de séquence de positionnement
Ouvrir la séquence
Introduire la coordonnée-cible pour l’axe X
Introduire la coordonnée-cible pour l'axe Y; passer à la
question suivante en appuyant sur la touche ENT
Déplacement sans correction du rayon d'outil: Valider
avec la touche ENT ou
déplacement à gauche ou à droite du contour
programmé: Sélectionner G41 ou G42 avec la softkey
Avance de ce déplacement de contournage 100
mm/min.; passer à la question suivante en appuyant
sur la touche ENT
Fonction auxiliaire M3 „Marche broche“; la TNC clôt
ce dialogue avec la touche ENT
La fenêtre de programme affiche la ligne:
Attention, l'écriture en majuscules doit être activée.
COORDONNÉES?
TRAJECTOIRE CENTRE FRAISE
AVANCE F=?
FONCTION AUXILIAIRE M?
N30 G01 G40 X+10 Y+5 F100 M3 *
1
10
20
40
100
3
